qemu-kvm

book

virt-manager

libvirt

virsh

qemu-img

如果你需要创建一个新的虚拟磁盘镜像,你可以使用 qemu-img 工具来完成。

1
qemu-img create -f qcow2 yql-openeuler.img 200G

virt-format

如果你已经有一个存在的 qcow2 格式的虚拟磁盘镜像,但希望对其进行格式化(即清空数据,重置为初始状态)。

  1. 安装 libguestfs-tools

    首先确保你已经安装了 libguestfs-tools 包,这个包中包含了 virt-format 工具。

    1
    sudo apt-get install libguestfs-tools   # 对于基于 Debian/Ubuntu 的系统

    或者

    1
    sudo yum install libguestfs-tools       # 对于基于 CentOS/RHEL 的系统
  2. 使用 virt-format 命令格式化 qcow2 虚拟磁盘镜像

    假设你要格式化的虚拟磁盘镜像是 /var/lib/libvirt/images/mydisk.qcow2,可以通过以下命令来执行格式化:

    1
    virt-format --format=qcow2 -a /var/lib/libvirt/images/mydisk.qcow2
    • --format=qcow2:指定要格式化为 qcow2 格式。
    • -a /var/lib/libvirt/images/mydisk.qcow2:指定要操作的虚拟磁盘镜像文件路径。
  3. 确认格式化结果

    格式化完成后,你可以使用 virt-df 命令来查看虚拟磁盘镜像的分区和使用情况,确认数据已经被清空并且恢复到初始状态。

    1
    virt-df -a /var/lib/libvirt/images/mydisk.qcow2

virt-install

CentOS

创建一个名为 yql-openeuler 的虚拟机,配置了适当的内存、CPU、磁盘、安装位置以及启动参数,以便正确连接到串口控制台和控制台输出:

1
2
3
4
5
6
7
8
9
10
11
12
virt-install \
--name yql-openeuler \
--ram 32768 \
--vcpus 64 \
--disk path=/inf/yql/yql-openeuler.qcow2,size=200 \
--location /inf/yql/openeuler-22.09-240618-x86_64-dvd.iso \
--os-type generic \
--network default \
--graphics none \
--console pty,target_type=serial \
-x 'console=ttyS0,115200n8 console=tty0' \
--extra-args 'console=ttyS0,115200n8'

参数说明:

  • --name yql-openeuler:设置虚拟机的名称为 yql-openeuler
  • --ram 32768:分配 32GB 内存给虚拟机(单位为 MB)。
  • --vcpus 64:分配 64 个虚拟 CPU 给虚拟机。
  • --disk path=/inf/yql/yql-openeuler.qcow2,size=200:指定虚拟机的磁盘文件路径和大小为 200GB。
  • --location /inf/yql/openeuler-22.09-240618-x86_64-dvd.iso:指定用于安装的 ISO 文件的位置。
  • --os-type generic:指定操作系统类型为通用类型。
  • --network default:指定虚拟机的网络接口为默认网络。
  • --graphics none:禁用图形界面。
  • --console pty,target_type=serial:设置虚拟机的控制台类型为串口控制台。
  • -x 'console=ttyS0,115200n8 console=tty0':启动参数,设置串口控制台和控制台输出。
  • --extra-args 'console=ttyS0,115200n8':额外的启动参数,设置串口控制台输出。
fedora
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
osinfo-query os | grep fedora
fedora-unknown | Fedora | unknown | http://fedoraproject.org/fedora/unknown
fedora1 | Fedora Core 1 | 1 | http://fedoraproject.org/fedora/1
fedora10 | Fedora 10 | 10 | http://fedoraproject.org/fedora/10
fedora11 | Fedora 11 | 11 | http://fedoraproject.org/fedora/11
fedora12 | Fedora 12 | 12 | http://fedoraproject.org/fedora/12
fedora13 | Fedora 13 | 13 | http://fedoraproject.org/fedora/13
fedora14 | Fedora 14 | 14 | http://fedoraproject.org/fedora/14
fedora15 | Fedora 15 | 15 | http://fedoraproject.org/fedora/15
fedora16 | Fedora 16 | 16 | http://fedoraproject.org/fedora/16
fedora17 | Fedora 17 | 17 | http://fedoraproject.org/fedora/17
fedora18 | Fedora 18 | 18 | http://fedoraproject.org/fedora/18
fedora19 | Fedora 19 | 19 | http://fedoraproject.org/fedora/19
fedora2 | Fedora Core 2 | 2 | http://fedoraproject.org/fedora/2
fedora20 | Fedora 20 | 20 | http://fedoraproject.org/fedora/20
fedora21 | Fedora 21 | 21 | http://fedoraproject.org/fedora/21
fedora22 | Fedora 22 | 22 | http://fedoraproject.org/fedora/22
fedora23 | Fedora 23 | 23 | http://fedoraproject.org/fedora/23
fedora24 | Fedora 24 | 24 | http://fedoraproject.org/fedora/24
fedora25 | Fedora 25 | 25 | http://fedoraproject.org/fedora/25
fedora26 | Fedora 26 | 26 | http://fedoraproject.org/fedora/26
fedora27 | Fedora 27 | 27 | http://fedoraproject.org/fedora/27
fedora28 | Fedora 28 | 28 | http://fedoraproject.org/fedora/28
fedora3 | Fedora Core 3 | 3 | http://fedoraproject.org/fedora/3
fedora4 | Fedora Core 4 | 4 | http://fedoraproject.org/fedora/4
fedora5 | Fedora Core 5 | 5 | http://fedoraproject.org/1mfedo/5
fedora6 | Fedora Core 6 | 6 | http://fedoraproject.org/fedora/6
fedora7 | Fedora 7 | 7 | http://fedoraproject.org/fedora/7
fedora8 | Fedora 8 | 8 | http://fedoraproject.org/fedora/8
fedora9 | Fedora 9 | 9 | http://fedoraproject.org/fedora/9
silverblue28 | Fedora Silverblue 28 | 28 | http://fedoraproject.org/silverblue/28
1
2
3
4
5
6
7
8
9
10
11
virt-install --virt-type kvm \
--name fedora \
--memory 32768 \
--vcpus=64 \
--location /data/yql/Fedora-Server-dvd-aarch64-40-1.14.iso \
--disk path=/data/yql/fedora.qcow2,size=300 \
--network network=default \
--os-type=linux \
--os-variant=fedora28 \
--graphics none \
--extra-args="console=ttyS0"
debian
1
2
3
4
5
6
7
8
9
10
11
virt-install --virt-type kvm \
--name debian \
--memory 32768 \
--vcpus=64 \
--location /data/yql/debian-12.5.0-arm64-DVD-1.iso \
--disk path=/data/yql/debian.qcow2,size=300 \
--network network=default \
--os-type=linux \
--os-variant=debian9 \
--graphics none \
--extra-args="console=ttyS0"
/dev/vda

qemu一般将--disk path=/data/yql/fedora.qcow2,size=300挂在到虚拟机的/dev/vda/dev/sda

1
2
3
4
5
6
7
8
lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINTS
sda 8:0 0 300G 0 disk
|-sda1 8:1 0 600M 0 part /boot/efi
|-sda2 8:2 0 1G 0 part /boot
|-sda3 8:3 0 298.4G 0 part
|-ctyunos-root 252:0 0 70G 0 lvm /
|-ctyunos-home 252:1 0 228.4G 0 lvm /home
1
2
3
4
5
6
7
8
lsblk
NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINTS
vda 8:0 0 300G 0 disk
|-vda1 8:1 0 600M 0 part /boot/efi
|-vda2 8:2 0 1G 0 part /boot
|-vda3 8:3 0 298.4G 0 part
|-ctyunos-root 252:0 0 70G 0 lvm /
|-ctyunos-home 252:1 0 228.4G 0 lvm /home

这里假设/dev/vda,现在我们来创建上面lsblk展示的分区结构。

1. 分区创建

使用 parted 创建分区:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
# 创建新的分区表
parted /dev/vda mklabel gpt

# 创建 vda1 分区,用于 /boot/efi
parted /dev/vda mkpart primary fat32 1MiB 601MiB

# 设置第一个分区为 EFI 系统分区
parted /dev/vda set 1 esp on

# 创建 vda2 分区,用于 /boot
parted /dev/vda mkpart primary xfs 601MiB 1601MiB

# 创建 vda3 分区,用于 LVM,使用剩余的空间
parted /dev/vda mkpart primary 1601MiB 100%
2. 配置文件系统

接下来,为 vda1vda2 创建文件系统:

1
2
3
4
5
# 格式化 /boot/efi 为 vfat
mkfs.vfat /dev/vda1

# 格式化 /boot 为 XFS
mkfs.xfs /dev/vda2
3. 设置 LVM

创建物理卷、卷组和逻辑卷:

1
2
3
4
5
6
7
8
9
# 创建物理卷
pvcreate /dev/vda3

# 创建卷组 ctyunos
vgcreate ctyunos /dev/vda3

# 创建逻辑卷 ctyunos-root (70G) 和 ctyunos-home (剩余空间)
lvcreate -L 70G -n root ctyunos
lvcreate -l 100%FREE -n home ctyunos

在设置 LVM 时,创建的逻辑卷可以放置在 /dev/mapper/ 下。这实际上是 LVM 的默认行为,LVM 逻辑卷会在 /dev/mapper/ 目录下自动创建符号链接,指向 /dev/<卷组名>/<逻辑卷名>

  • 卷组名称为 ctyunos
  • 逻辑卷名称为 roothome

会看到以下两个设备路径:

  • /dev/ctyunos/root/dev/mapper/ctyunos-root
  • /dev/ctyunos/home/dev/mapper/ctyunos-home

这两个路径实际上指向同一个逻辑卷设备。

4. 格式化 LVM 逻辑卷

为逻辑卷创建 XFS 文件系统:

1
2
3
4
5
# 格式化 root 逻辑卷
mkfs.xfs /dev/mapper/ctyunos-root

# 格式化 home 逻辑卷
mkfs.xfs /dev/mapper/ctyunos-home
5. 挂载分区

挂载分区和逻辑卷:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
# 挂载 root
mount /dev/mapper/ctyunos-root /mnt

# 创建 /mnt/home 并挂载 home
mkdir /mnt/home
mount /dev/mapper/ctyunos-home /mnt/home

# 挂载 /boot
mkdir /mnt/boot
mount /dev/vda2 /mnt/boot

# 挂载 /boot/efi
mkdir /mnt/boot/efi
mount /dev/vda1 /mnt/boot/efi
6. 更新 /etc/fstab

在安装完成或手动配置时,将这些挂载点添加到 /etc/fstab 以便系统启动时自动挂载:

1
2
3
4
/dev/mapper/ctyunos-root   /           xfs    defaults        0 0
/dev/mapper/ctyunos-home /home xfs defaults 0 0
/dev/vda2 /boot xfs defaults 0 0
/dev/vda1 /boot/efi vfat umask=0077 0 1

这些命令确保了 EFI 分区使用 vfat 文件系统,并且所有剩余空间都分配给 vda3,用于 LVM 管理。

这一章节只是为了展示qumu如何将--disk path=/data/yql/fedora.qcow2,size=300挂在到虚拟机的/dev/vda/dev/sda,并在磁盘/dev/sda上创建了用uefi引导的完整文件系统,//homelvm逻辑卷。

kickstart

ks.cfs位于/root目录下。

1
2
/root/anaconda-ks.cfg
/root/initial-setup-ks.cfg
1
2
3
4
5
6
7
8
9
10
11
12
virt-install --virt-type kvm \
--initrd-inject=/mnt/sdd1/yql/ks1.cfg \
--name wujing-zy-xfs \
--memory 32768 \
--vcpus=64 \
--location /mnt/sdd1/yql/ctyunos-2-24.07-240716-rc2-aarch64-dvd.iso \
--disk path=/mnt/sdd1/yql/wujing-zy-xfs.qcow2,size=128 \
--network network=default \
--os-type=linux \
--os-variant=centos7.0 \
--graphics none \
--extra-args="console=ttyS0 inst.ks=file:/ks1.cfg"

克隆一个虚拟机

1
virt-clone --original yql --name wujing --file wujing.qcow2

启动虚拟机

1
virsh start wujing

将虚拟机vcpu扩充到16核心

1
2
3
virsh shutdown wujing
virsh edit wujing # 修改vcpu字段
virsh start wujing

重启虚拟机后验证是否16核心:

1
nproc

删除虚拟机

使用 virsh 命令中取消定义一个带有 NVRAM 的虚拟机:

1
virsh undefine wujing --nvram

参数说明:

  • undefine 表示取消定义(即删除)一个虚拟机。
  • --nvram 选项用于指示虚拟机具有 NVRAM(非易失性随机存储器),需要一并删除。
  • wujing 是要删除的虚拟机的名称或定义文件的路径。

vcpupin

共享剪切板

win11共享剪切板

共享目录

9p

在宿主机查看虚拟机共享目录配置:

共享目录

在虚拟机上执行下方命令:

1
sudo mount -t 9p -o trans=virtio /media/wujing/data /media/wujing/data

如果在虚拟机上想启动就默认挂载,可以写入 /etc/fstab:

1
2
3
sudo cat << EOF >> /etc/fstab
/media/wujing/data /media/wujing/data 9p trans=virtio 0 0
EOF

在虚拟机上重新挂载/etc/fstab:

1
2
sudo systemctl daemon-reload
sudo mount -a

virtio-fs

共享目录

在虚拟机上执行下方命令:

1
2
sudo mount -t virtiofs /home/wujing/code /home/wujing/code
sudo mount -t virtiofs /home/wujing/Downloads /home/wujing/Downloads

如果在虚拟机上想启动就默认挂载,可以写入 /etc/fstab:

1
2
3
4
sudo cat << EOF >> /etc/fstab
/home/wujing/code /home/wujing/code virtiofs defaults 0 0
/home/wujing/Downloads /home/wujing/Downloads virtiofs defaults 0 0
EOF

在虚拟机上重新挂载/etc/fstab:

1
2
sudo systemctl daemon-reload
sudo mount -a

时间

网络虚拟化

动态添加网络接口

在虚拟化环境中,virsh 是一个常用的命令行工具,用于管理虚拟机。通过 virsh attach-device 命令,可以在虚拟机运行时动态添加设备,如网络接口。以下是一个简单的示例,展示如何通过 nic.xml 配置文件为虚拟机添加一个网络接口。

  1. 查看网络接口配置文件: 使用 cat 命令查看 nic.xml 文件内容,该文件定义了一个类型为 network 的虚拟网络接口,源网络为 default,模型类型为 virtio

    1
    2
    3
    4
    5
    cat nic.xml
    <interface type='network'>
    <source network='default'/>
    <model type='virtio'/>
    </interface>
  2. 动态添加网络接口: 使用 virsh attach-device 命令将 nic.xml 中定义的网络接口动态添加到指定的虚拟机中。vm-uuid 是目标虚拟机的唯一标识符,--live 选项表示在虚拟机运行时进行添加。

    1
    virsh attach-device vm-uuid nic.xml --live

通过这种方式,可以在不重启虚拟机的情况下,动态调整虚拟机的网络配置,提高系统的灵活性和可用性。

网络虚拟化类型对比


属性 全虚拟化 (纯软件模拟) 半虚拟化 (vhost-net) 半虚拟化 (vhost-user) 半虚拟化 (vDPA) VFIO
实现方式 纯软件模拟 vhost-net vhost-user vDPA VFIO
前端驱动名称 virtio-net virtio-net virtio-net virtio-net 硬件设备原生驱动(如 ixgbemlx5_core
后端驱动名称 QEMU 用户空间模拟 vhost-net(内核驱动) vhost-user(用户空间,通常由 OVS + DPDK 管理) vdpa-net(网络设备)
vdpa-blk(块设备)
vfio-pci(PCI 设备)
vfio-platform(平台设备)
前端驱动位置 虚拟机内部 虚拟机内部 虚拟机内部 虚拟机内部 虚拟机内部
后端驱动位置 物理机用户空间 物理机内核空间 物理机用户空间 物理机硬件设备 物理机硬件设备
数据包是否经过 QEMU 转发
控制信息 virtio 配置、队列状态、事件通知 virtio 配置、队列状态、事件通知 virtio 配置、队列状态、事件通知 virtio 配置、队列状态、事件通知 硬件设备配置、队列状态、事件通知
控制信息是否经过 QEMU 转发
数据包传递机制 中断(中断模拟 eventfd(接收方向:后端触发通知)
ioeventfd(发送方向:前端触发通知)
eventfd(接收方向:后端触发通知)
ioeventfd(发送方向:前端触发通知)
硬件加速(绕过软件栈,中断透传 硬件中断(直接访问硬件,中断透传
中断透传是否用到 是(硬件中断直通) 是(硬件中断直通)
中断虚拟化方式 中断模拟:QEMU 模拟中断注入 中断注入eventfd + IRQFD(接收)
ioeventfd(发送)
中断注入eventfd + IRQFD(接收)
ioeventfd(发送)
中断透传:硬件直接触发中断 中断透传:硬件直接触发中断
中断透传的实现方式 中断由 QEMU 模拟,虚拟机通过虚拟中断机制接收中断信号 eventfd + IRQFD 替代中断,虚拟机通过事件驱动接收通知 eventfd + IRQFD 替代中断,虚拟机通过事件驱动接收通知 硬件设备的中断直接传递给虚拟机,绕过宿主机的软件栈 硬件设备的中断直接传递给虚拟机,绕过宿主机的软件栈
是否使用 eventfd 是(接收方向:后端写入 eventfd 通知前端) 是(接收方向:后端写入 eventfd 通知前端)
是否使用 ioeventfd 是(发送方向:前端 kick 触发 ioeventfd 通知后端) 是(发送方向:前端 kick 触发 ioeventfd 通知后端)
是否使用 IRQFD 是(接收方向:KVM 将 eventfd 转化为虚拟中断) 是(接收方向:QEMU 通过 IRQFD 通知 KVM 注入中断)
是否使用 vring
数据收发包机制 中断模拟 eventfd + IRQFD(接收)
ioeventfd(发送)
eventfd + IRQFD(接收)
ioeventfd(发送)
中断透传 中断透传
数据收包链路 物理网络 → 宿主机内核网络栈 → QEMU → vring → 虚拟机前端驱动 → Guest OS(中断模拟 物理网络 → 宿主机内核网络栈 → vhost-net → eventfd → KVM (IRQFD) → vring → 虚拟机前端驱动 → Guest OS(中断注入 物理网络 → OVS + DPDK → vhost-user → eventfd → QEMU → KVM (IRQFD) → vring → 虚拟机前端驱动 → Guest OS(中断注入 物理网络 → 硬件设备 → vring → 虚拟机前端驱动 → Guest OS(中断透传 物理网络 → 硬件设备 → 虚拟机原生驱动 → Guest OS(中断透传
数据发包链路 Guest OS → 虚拟机前端驱动 → vring → QEMU → 宿主机内核网络栈 → 物理网络(中断模拟 Guest OS → 虚拟机前端驱动 → vring → KVM (ioeventfd) → vhost-net → 宿主机内核网络栈 → 物理网络(中断注入 Guest OS → 虚拟机前端驱动 → vring → KVM (ioeventfd) → vhost-user → OVS + DPDK → 物理网络(中断注入 Guest OS → 虚拟机前端驱动 → vring → 硬件设备 → 物理网络(中断透传 Guest OS → 虚拟机原生驱动 → 硬件设备 → 物理网络(中断透传
是否使用 SR-IOV
是否使用 IOMMU
是否支持 APIC 虚拟化 是(若硬件支持,如 APICv/AVIC,可减少 VM Exit) 是(若硬件支持,可优化 IRQFD 注入效率) 是(若硬件支持,可优化 IRQFD 注入效率) 是(若硬件支持,可优化中断透传) 是(若硬件支持,可优化中断处理)

1. 全虚拟化 (纯软件模拟)

  • 前端驱动virtio-net(虚拟机内部)
  • 后端驱动:QEMU 用户空间模拟(物理机用户空间)
  • 数据包是否经过 QEMU 转发:是
  • 数据收发包机制:中断
接收数据包(物理网络 → Guest OS)
  • 链路:物理网络 → 宿主机内核网络栈 → QEMU → vring → 虚拟机前端驱动 → Guest OS
  • 流程
    1. 数据包从物理网络到达宿主机,通过内核网络栈(如 TAP 设备)传递到 QEMU。
    2. QEMU 接收数据包并将其写入 vring 的可用环。
    3. QEMU 模拟一个虚拟中断(通过 KVM 的虚拟中断机制,例如虚拟 APIC)。
    4. KVM 将虚拟中断注入虚拟机,触发 virtio-net 前端驱动的中断处理程序。
    5. 前端驱动从 vring 中读取数据包,传递给 Guest OS 的网络协议栈。
  • 特点
    • 数据包和通知都经过 QEMU,性能较低,因涉及用户态和内核态切换。
    • 不使用 eventfdioeventfdIRQFD,完全依赖 QEMU 模拟中断。
发送数据包(Guest OS → 物理网络)
  • 链路:Guest OS → 虚拟机前端驱动 → vring → QEMU → 宿主机内核网络栈 → 物理网络
  • 流程
    1. Guest OS 的网络协议栈生成数据包,传递给 virtio-net 前端驱动。
    2. 前端驱动将数据包写入 vring 的可用环。
    3. 前端通过写入 virtio 通知寄存器(kick 操作)通知 QEMU。
    4. KVM 捕获通知(VM Exit),将控制权交给 QEMU。
    5. QEMU 从 vring 中读取数据包,通过宿主机内核网络栈(如 TAP 设备)发送到物理网络。
  • 特点
    • 数据包和通知都经过 QEMU,QEMU 模拟中断处理,效率较低。

2. 半虚拟化 (vhost-net)

  • 前端驱动virtio-net(虚拟机内部)
  • 后端驱动vhost-net(物理机内核空间)
  • 数据包是否经过 QEMU 转发:否
  • 数据收发包机制eventfd + IRQFD(接收)、ioeventfd(发送)
接收数据包(物理网络 → Guest OS)
  • 链路:物理网络 → 宿主机内核网络栈 → vhost-net → eventfd → KVM (IRQFD) → vring → 虚拟机前端驱动 → Guest OS
  • 流程
    1. 数据包从物理网络到达宿主机,通过内核网络栈(如 TAP 设备)传递到 vhost-net 内核模块。
    2. vhost-net 将数据包写入 vring 的可用环。
    3. vhost-net 通过 write() 将非零值写入 eventfd,触发通知。
    4. KVM 通过预先注册的 IRQFD 检测到 eventfd 变化,将其转化为虚拟中断(例如 MSI)。
    5. KVM 注入虚拟中断到虚拟机,触发 virtio-net 前端驱动。
    6. 前端驱动从 vring 中读取数据包,传递给 Guest OS。
  • 特点
    • 数据包绕过 QEMU,由 vhost-net 在内核态直接处理。
    • eventfd + IRQFD 替代传统中断,提高通知效率。
发送数据包(Guest OS → 物理网络)
  • 链路:Guest OS → 虚拟机前端驱动 → vring → KVM (ioeventfd) → vhost-net → 宿主机内核网络栈 → 物理网络
  • 流程
    1. Guest OS 的网络协议栈生成数据包,传递给 virtio-net 前端驱动。
    2. 前端驱动将数据包写入 vring 的可用环。
    3. 前端通过写入 virtio 通知寄存器(kick 操作)触发通知。
    4. KVM 捕获通知(VM Exit),通过预先注册的 ioeventfd 将事件转化为 eventfd 的计数器增加。
    5. vhost-net 在内核态监控 eventfd(如通过 wait_queue),检测到变化后从 vring 读取数据包。
    6. vhost-net 将数据包通过宿主机内核网络栈发送到物理网络。
  • 特点
    • 数据包绕过 QEMU,vhost-net 直接处理。
    • ioeventfd 将前端通知高效传递给后端。

3. 半虚拟化 (vhost-user)

  • 前端驱动virtio-net(虚拟机内部)
  • 后端驱动:vhost-user(物理机用户空间,通常由 OVS + DPDK 管理)
  • 数据包是否经过 QEMU 转发:否
  • 数据收发包机制eventfd + IRQFD(接收)、ioeventfd(发送)
接收数据包(物理网络 → Guest OS)
  • 链路:物理网络 → OVS + DPDK → vhost-user → eventfd → QEMU → KVM (IRQFD) → vring → 虚拟机前端驱动 → Guest OS
  • 流程
    1. 数据包从物理网络到达 OVS,通过 DPDK 零拷贝技术转发到 vhost-user 后端。
    2. vhost-user 将数据包写入 vring 的可用环。
    3. vhost-user 通过 write() 将非零值写入 eventfd(由 QEMU 初始化并传递)。
    4. QEMU 监控 eventfd(通过 poll()epoll()),检测到变化后通过 IRQFD 调用 KVM。
    5. KVM 将 IRQFD 事件转化为虚拟中断,注入虚拟机。
    6. virtio-net 前端驱动接收中断,从 vring 中读取数据包,传递给 Guest OS。
  • 特点
    • 数据包绕过 QEMU,由 vhost-user 在用户态处理。
    • eventfd + IRQFD 需要 QEMU 协调,将通知传递给 KVM。
发送数据包(Guest OS → 物理网络)
  • 链路:Guest OS → 虚拟机前端驱动 → vring → KVM (ioeventfd) → vhost-user → OVS + DPDK → 物理网络
  • 流程
    1. Guest OS 的网络协议栈生成数据包,传递给 virtio-net 前端驱动。
    2. 前端驱动将数据包写入 vring 的可用环。
    3. 前端通过写入 virtio 通知寄存器(kick 操作)触发通知。
    4. KVM 捕获通知,通过 ioeventfd 将事件转化为 eventfd 的计数器增加。
    5. vhost-user 后端(OVS + DPDK)监控 eventfd(通过 poll()epoll()),检测到变化后从 vring 读取数据包。
    6. vhost-user 将数据包传递给 OVS,通过 DPDK 发送到物理网络。
  • 特点
    • 数据包绕过 QEMU,由 vhost-user 直接处理。
    • ioeventfd 将前端通知高效传递给用户态后端。

4. 半虚拟化 (vDPA)

  • 前端驱动virtio-net(虚拟机内部)
  • 后端驱动vdpa-net(物理机硬件设备)
  • 数据包是否经过 QEMU 转发:否
  • 数据收发包机制:硬件中断
接收数据包(物理网络 → Guest OS)
  • 链路:物理网络 → 硬件设备 → vring → 虚拟机前端驱动 → Guest OS
  • 流程
    1. 数据包从物理网络到达硬件设备(支持 vDPA 的网卡)。
    2. 硬件设备直接将数据包写入 vring(通过硬件加速和 IOMMU 映射)。
    3. 硬件设备触发硬件中断,直接传递给虚拟机(通过中断透传,如 SR-IOV)。
    4. virtio-net 前端驱动接收中断,从 vring 中读取数据包,传递给 Guest OS。
  • 特点
    • 数据包完全绕过软件栈,由硬件直接处理。
    • 不使用 eventfdioeventfdIRQFD,依赖硬件中断。
发送数据包(Guest OS → 物理网络)
  • 链路:Guest OS → 虚拟机前端驱动 → vring → 硬件设备 → 物理网络
  • 流程
    1. Guest OS 的网络协议栈生成数据包,传递给 virtio-net 前端驱动。
    2. 前端驱动将数据包写入 vring
    3. 前端通过硬件通知机制(如 doorbell)通知硬件设备。
    4. 硬件设备直接从 vring 读取数据包,通过物理网络发送。
  • 特点
    • 数据包由硬件处理,绕过 QEMU 和 KVM。
    • 使用硬件中断透传,无需软件通知机制。

5. VFIO

  • 前端驱动:硬件设备原生驱动(如 ixgbemlx5_core)(虚拟机内部)
  • 后端驱动vfio-pci(物理机硬件设备)
  • 数据包是否经过 QEMU 转发:否
  • 数据收发包机制:硬件中断
接收数据包(物理网络 → Guest OS)
  • 链路:物理网络 → 硬件设备 → 虚拟机原生驱动 → Guest OS
  • 流程
    1. 数据包从物理网络到达硬件设备(如网卡的 VF)。
    2. 硬件设备通过 DMA 将数据包写入虚拟机的内存(通过 IOMMU 映射)。
    3. 硬件设备触发硬件中断,直接传递给虚拟机(通过 VFIO 和 SR-IOV)。
    4. 虚拟机中的原生驱动(如 ixgbe)接收中断,处理数据包并传递给 Guest OS。
  • 特点
    • 数据包直接由硬件处理,不经过 QEMU 或 vring
    • 不使用 eventfdioeventfdIRQFD
发送数据包(Guest OS → 物理网络)
  • 链路:Guest OS → 虚拟机原生驱动 → 硬件设备 → 物理网络
  • 流程
    1. Guest OS 的网络协议栈生成数据包,传递给原生驱动。
    2. 原生驱动通过 DMA 将数据包写入硬件设备的缓冲区。
    3. 原生驱动触发硬件通知(如 doorbell),通知硬件发送数据。
    4. 硬件设备将数据包发送到物理网络。
  • 特点
    • 数据包直接由硬件处理,无 vring 或软件通知机制。

总结对比

  • 全虚拟化:收发包依赖 QEMU 模拟中断,性能最低。
  • vhost-net:收包用 eventfd + IRQFD,发包用 ioeventfd,内核态优化。
  • vhost-user:收包用 eventfd + IRQFD(需 QEMU 协调),发包用 ioeventfd,用户态高性能。
  • vDPA:收发包用硬件中断,依赖硬件加速。
  • VFIO:收发包用硬件中断,直接透传,无 virtio 机制。

eventfd、模拟中断对比

eventfd 是一种高效的进程间通信机制,用于在 Linux 内核和用户空间之间传递事件通知。在虚拟化环境中,eventfd 被广泛用于替代传统的中断机制,以减少中断开销并提升性能。以下是 eventfd 如何替代中断的详细说明:


1. 传统中断机制的局限性

在传统的 virtio 实现中: - 中断机制: - 当虚拟机前端有数据包需要处理时,会触发一个中断通知后端驱动。 - 后端驱动通过中断处理程序响应通知,并从 virtio 环(vring)中读取数据包。 - 问题: - 高开销:中断机制涉及上下文切换和内核栈处理,开销较大。 - 低效:频繁的中断会导致 CPU 利用率下降,影响性能。


2. eventfd 的工作原理

eventfd 是一种基于文件描述符的事件通知机制,允许内核和用户空间之间高效地传递事件。它的核心思想是通过内存映射和事件通知替代传统的中断机制。

eventfd 的关键特性
  • 文件描述符
    • eventfd 创建一个文件描述符,用于在内核和用户空间之间传递事件。
  • 计数器
    • eventfd 内部维护一个计数器,用于记录事件的数量。
  • 通知机制
    • 当事件发生时,计数器递增,并通过文件描述符通知接收方。
  • 高效性
    • eventfd 通过内存映射和事件驱动机制实现高效的事件通知,避免了传统中断的开销。

3. eventfd 在虚拟化中的应用

在虚拟化环境中,eventfd 被用于替代传统的中断机制,具体流程如下:

数据包接收流程
  1. 虚拟机前端
    • 虚拟机前端将数据包放入 vring 中。
    • 虚拟机前端通过写入 eventfd 文件描述符通知后端驱动有新数据包。
  2. 后端驱动
    • 后端驱动通过读取 eventfd 文件描述符接收通知。
    • 后端驱动从 vring 中读取数据包并进行处理。
数据包发送流程
  1. 后端驱动
    • 后端驱动将数据包放入 vring 中。
    • 后端驱动通过写入 eventfd 文件描述符通知虚拟机前端有新数据包。
  2. 虚拟机前端
    • 虚拟机前端通过读取 eventfd 文件描述符接收通知。
    • 虚拟机前端从 vring 中读取数据包并传递给 Guest OS。

4. eventfd 替代中断的优势

  • 减少中断开销
    • eventfd 通过内存映射和事件驱动机制替代传统的中断机制,减少了上下文切换和内核栈处理的开销。
  • 高效事件通知
    • eventfd 的计数器机制可以批量处理事件,减少了事件通知的频率。
  • 低延迟
    • eventfd 的事件通知机制延迟极低,适合高性能场景。

5. eventfd 与 ioeventfd 的关系

  • eventfd
    • 用于通用的进程间事件通知。
  • ioeventfd
    • 是 eventfd 的一个变种,专门用于虚拟化环境中的高效事件通知。
    • ioeventfd 通过内存映射触发事件,当虚拟机访问特定的 I/O 地址时,会触发 ioeventfd 事件。
ioeventfd 的工作流程
  1. 注册 ioeventfd
    • 宿主机为虚拟机注册一个 ioeventfd,并将其映射到特定的 I/O 地址。
  2. 触发事件
    • 虚拟机访问该 I/O 地址时,会触发 ioeventfd 事件。
  3. 事件通知
    • ioeventfd 事件通过 eventfd 文件描述符通知宿主机。
  4. 处理事件
    • 宿主机从 vring 中读取数据包并进行处理。

6. 总结

  • eventfd 通过内存映射和事件驱动机制替代传统的中断机制,减少了中断开销并提升了性能。
  • 在虚拟化环境中,eventfdioeventfd 被广泛用于高效的事件通知,适合高性能场景(如 NFV、云计算)。
  • eventfd 的优势包括减少中断开销、高效事件通知和低延迟。

ioeventfd、irqfd到底是优化的模拟中断这一部分还是别的?

您的问题非常精准,直指 ioeventfdirqfd 在虚拟化中断处理中的优化作用。简单回答是:ioeventfdirqfd 确实是对传统模拟中断(Interrupt Emulation)的优化,但它们优化的具体部分不同,且不仅仅局限于模拟中断本身,而是改善了整个中断相关的通信流程。下面我将详细分析这两者如何优化模拟中断,以及它们的作用范围。


背景:传统模拟中断的低效之处

在传统全虚拟化中(如 QEMU 纯软件模拟),模拟中断的流程如下: 1. Guest → Host 通知: - 虚拟机(Guest)发起 I/O 请求(如写 PIO/MMIO 触发通知寄存器)。 - 触发 VM Exit,KVM 捕获并交给 QEMU。 - QEMU 处理 I/O 请求(分发到设备模拟逻辑)。 2. Host → Guest 通知: - QEMU 完成 I/O 请求后,模拟中断。 - QEMU 调用 KVM 接口(如 KVM_INTERRUPT),注入虚拟中断。 - KVM 通过虚拟 APIC 将中断注入虚拟机,触发 Guest 的中断处理程序。 3. 低效点: - Guest → Host:每次 I/O 请求导致 VM Exit 和 QEMU 的分发,开销大。 - Host → Guest:QEMU 模拟中断需用户态到内核态切换,注入过程复杂。

ioeventfdirqfd 分别针对这两个方向的低效问题进行了优化,但它们的优化目标和作用范围有所不同。


1. ioeventfd:优化 Guest → Host 通知

作用
  • ioeventfd 优化的是 Guest 向 Host 发送通知 的过程,即虚拟机触发 I/O 操作时通知宿主机的部分。
  • 它并不直接优化“模拟中断”的注入,而是减少了传统模拟中断流程中 VM Exit 后 QEMU 分发的开销
原理
  • 初始化
    • QEMU 通过 ioctl(KVM_IOEVENTFD) 将虚拟机的特定 I/O 地址(如 virtio 通知寄存器)与一个 eventfd 文件描述符绑定。
  • 工作流程
    1. Guest 写入 I/O 地址(例如 virtio 的 kick 操作)。
    2. KVM 捕获 VM Exit,但不将控制权交给 QEMU,而是直接触发绑定的 eventfd(增加计数器)。
    3. 后端(如 vhost-net、vhost-user)监控 eventfd(通过 poll()epoll()),直接处理 I/O 请求。
  • 优化点
    • 绕过了 QEMU 的分发逻辑,KVM 在内核态直接完成通知。
    • 减少了从 KVM 到 QEMU 的用户态切换。
与模拟中断的关系
  • 不是直接优化模拟中断
    • ioeventfd 不涉及 Host → Guest 的中断注入,而是优化了 Guest → Host 的通知路径。
    • 在传统模拟中断中,这部分是 VM Exit 后 QEMU 的分发逻辑(例如解析 I/O 请求并调用设备模拟函数)。
  • 间接提升效率
    • 通过减少 VM Exit 的后续处理开销,间接为整个 I/O 流程(包括后续的中断注入)腾出性能空间。
适用场景
  • 半虚拟化(如 vhost-net、vhost-user)的发送方向(Guest → Host)。
  • 示例:Guest OS 发送数据包时,virtio-net 前端通过 ioeventfd 通知后端。

2. irqfd:优化 Host → Guest 中断注入

作用
  • irqfd 直接优化的是 Host 向 Guest 注入中断 的过程,即传统模拟中断中 QEMU 模拟并注入中断的部分。
  • 它是模拟中断的具体优化,减少了用户态处理和注入的开销。
原理
  • 初始化
    • QEMU 或后端通过 ioctl(KVM_IRQFD) 将一个 eventfd 与虚拟中断(如 MSI 或虚拟 IRQ)绑定。
  • 工作流程
    1. 后端(如 vhost-net、vhost-user)完成 I/O 请求,写入 eventfd(增加计数器)。
    2. KVM 检测到 eventfd 变化,通过 irqfd 直接将绑定的虚拟中断注入虚拟机。
    3. Guest 的中断处理程序被触发,处理事件。
  • 优化点
    • 绕过了 QEMU 的用户态模拟和手动调用 KVM 注入中断的步骤。
    • KVM 在内核态直接完成中断注入,减少用户态到内核态的切换。
与模拟中断的关系
  • 直接优化模拟中断
    • 在传统模拟中断中,QEMU 需要模拟中断信号并通过 KVM 接口注入,涉及多次切换。
    • irqfd 将这一过程简化为:后端触发 eventfd → KVM 自动注入中断,效率更高。
  • 本质仍是模拟中断
    • irqfd 注入的仍然是虚拟中断(模拟硬件中断的行为),但实现方式从 QEMU 的软件模拟变为 KVM 的内核态事件驱动。
适用场景
  • 半虚拟化(如 vhost-net、vhost-user)的接收方向(Host → Guest)。
  • 示例:vhost-user 接收数据包后,通过 irqfd 通知 virtio-net 前端。

3. 对比总结:优化的是哪部分?

机制 优化目标 优化的模拟中断部分 作用范围
ioeventfd Guest → Host 通知(I/O 请求触发) VM Exit 后 QEMU 分发的低效流程 通知后端处理 I/O,不涉及中断注入
irqfd Host → Guest 中断注入 QEMU 模拟并注入中断的低效流程 直接注入虚拟中断,优化通知 Guest
  • ioeventfd
    • 优化的不是“模拟中断”的注入,而是模拟中断流程中的前置通知阶段(Guest → Host)。
    • 它解决的是传统流程中 VM Exit 后 QEMU 分发的低效问题。
  • irqfd
    • 直接优化的是“模拟中断”的注入阶段(Host → Guest)。
    • 它将 QEMU 的模拟中断逻辑替换为 KVM 的高效注入机制。

4. 在表格中的体现

结合之前的表格: - 全虚拟化 (纯软件模拟): - 无 ioeventfdirqfd,完全依赖传统模拟中断。 - 收包:QEMU 模拟中断注入。 - 发包:VM Exit 后 QEMU 分发。 - vhost-net/vhost-user: - ioeventfd:发送方向,优化 Guest → Host 通知(前端 kick 触发后端)。 - irqfd:接收方向,优化 Host → Guest 中断注入(后端通知前端)。 - vDPA/VFIO: - 无 ioeventfdirqfd,依赖中断透传,不涉及模拟中断。

示例流程
  • vhost-net 收包
    • vhost-net → eventfd → KVM (irqfd) → 注入中断(优化后的模拟中断)。
  • vhost-net 发包
    • 前端 kick → KVM (ioeventfd) → vhost-net(优化通知,不涉及中断注入)。

5. 更广义的优化作用

  • ioeventfd 和 irqfd 的整体目标
    • 不仅仅优化模拟中断,而是提升整个虚拟化 I/O 流程的效率。
    • ioeventfd 优化了 Guest 发起请求的路径。
    • irqfd 优化了 Host 通知 Guest 的路径。
  • 与模拟中断的关系
    • 传统模拟中断是全流程(Guest → Host 和 Host → Guest)的低效实现。
    • ioeventfdirqfd 分担了这一流程的两端,分别优化通知和注入。

6. 结论

  • ioeventfd:优化的不是模拟中断的注入,而是 Guest → Host 通知(传统模拟中断的前置部分),减少 QEMU 分发开销。
  • irqfd:直接优化 Host → Guest 的模拟中断注入,将 QEMU 的软件模拟替换为 KVM 的事件驱动注入。

两者共同协作,针对传统模拟中断的两个低效环节(通知和注入)分别优化,使半虚拟化(如 vhost-net、vhost-user)的性能显著提升。

SR-IOV、IOMMU对比

SR-IOV(Single Root I/O Virtualization)IOMMU(Input-Output Memory Management Unit) 是两种不同的技术,尽管它们都用于虚拟化环境中提升 I/O 性能,但它们的功能和应用场景有所不同。以下是它们的详细对比:


1. SR-IOV(Single Root I/O Virtualization)

定义
  • SR-IOV 是一种硬件虚拟化技术,允许物理设备(如网卡、GPU)虚拟出多个虚拟功能(VF),每个 VF 可以直接分配给虚拟机使用。
工作原理
  • 物理功能(PF)
    • 物理设备的完整功能,由宿主机管理。
  • 虚拟功能(VF)
    • 物理设备虚拟出的多个独立功能,每个 VF 可以直接分配给虚拟机。
  • 资源分配
    • 每个 VF 拥有独立的资源(如队列、内存),可以直接与虚拟机通信。
优点
  • 高性能
    • 虚拟机直接访问硬件设备,绕过宿主机的软件栈,性能极高。
  • 资源隔离
    • 每个 VF 独立分配给虚拟机,资源隔离性好。
  • 灵活性
    • 支持动态分配和回收 VF,资源利用率高。
应用场景
  • 高性能虚拟化场景,如 NFV(网络功能虚拟化)、云计算。

2. IOMMU(Input-Output Memory Management Unit)

定义
  • IOMMU 是一种硬件单元,用于管理设备对内存的访问,提供地址翻译和设备隔离功能。
工作原理
  • 地址翻译
    • IOMMU 将设备的物理地址转换为宿主机的物理地址,允许设备直接访问虚拟机的内存。
  • 设备隔离
    • IOMMU 确保设备只能访问分配给它的内存区域,防止设备越界访问。
  • DMA 重映射
    • IOMMU 重映射设备的 DMA 请求,确保设备只能访问授权的内存区域。
优点
  • 安全性
    • 防止设备越界访问内存,提升系统安全性。
  • 性能
    • 允许设备直接访问虚拟机的内存,减少内存复制开销。
  • 兼容性
    • 支持多种设备和虚拟化方案。
应用场景
  • 设备直通(如 VFIO)、虚拟化环境中的内存管理。

3. SR-IOV 和 IOMMU 的区别

特性 SR-IOV IOMMU
功能 硬件虚拟化,将物理设备虚拟为多个 VF。 内存管理,提供地址翻译和设备隔离。
主要目标 提升虚拟机的 I/O 性能。 提升内存访问的安全性和效率。
硬件支持 需要支持 SR-IOV 的硬件设备(如网卡)。 需要支持 IOMMU 的 CPU 和芯片组。
资源分配 每个 VF 独立分配给虚拟机。 设备直接访问虚拟机的内存。
性能优化 虚拟机直接访问硬件设备,绕过软件栈。 减少内存复制开销,提升 DMA 效率。
安全性 资源隔离性好,但主要关注性能。 提供设备隔离,防止越界访问内存。
应用场景 高性能虚拟化(如 NFV、云计算)。 设备直通(如 VFIO)、内存管理。

4. SR-IOV 和 IOMMU 的关系

  • SR-IOVIOMMU 可以结合使用:
    • SR-IOV 提供硬件虚拟化功能,将物理设备虚拟为多个 VF。
    • IOMMU 提供内存管理功能,确保设备只能访问授权的内存区域。
  • 典型应用
    • 在 VFIO 方案中,SR-IOV 用于将物理设备虚拟为多个 VF,IOMMU 用于管理设备对内存的访问。

5. 总结

  • SR-IOV 是一种硬件虚拟化技术,用于将物理设备虚拟为多个 VF,提升虚拟机的 I/O 性能。
  • IOMMU 是一种内存管理技术,用于提供地址翻译和设备隔离,提升内存访问的安全性和效率。
  • SR-IOVIOMMU 可以结合使用,适用于高性能虚拟化场景(如 NFV、云计算)。

中断虚拟化

在虚拟化环境中,中断处理是一个关键部分,不同的技术(如中断模拟中断注入中断透传APIC 虚拟化)在实现方式、性能和适用场景上各有差异。以下是对这四种中断虚拟化技术的详细对比,结合原理、实现方式、优缺点和典型应用场景进行讲解。


1. 中断模拟 (Interrupt Emulation)

定义

  • 通过虚拟化软件(如 QEMU)完全模拟物理中断控制器的行为,向虚拟机提供与真实硬件一致的中断体验。

实现方式

  • 流程
    1. QEMU 模拟一个中断控制器(如 8259 PIC 或 IOAPIC)。
    2. 当需要通知虚拟机时,QEMU 通过 KVM 的接口(如 KVM_INTERRUPT)模拟中断信号。
    3. KVM 将模拟的中断注入虚拟机,触发 Guest OS 的中断处理程序。
  • 典型场景
    • Guest 发起 I/O 请求(如写 PIO/MMIO),QEMU 完成操作后模拟中断通知 Guest。
    • 外部事件(如定时器)通过 QEMU 模拟触发。

特点

  • 位置:用户态(QEMU)主导,KVM 辅助注入。
  • 性能:低,涉及用户态到内核态切换和 VM Exit/Entry。
  • 依赖性:无需 Guest OS 修改,完全模拟硬件行为。

优点

  • 通用性强,适用于全虚拟化,兼容任何 Guest OS。
  • 不需要硬件支持或半虚拟化驱动。

缺点

  • 开销大:每次中断需经过 QEMU 处理和 KVM 注入。
  • 延迟高:多层软件栈(QEMU → KVM → Guest)。

适用场景

  • 全虚拟化(如 QEMU 纯软件模拟的传统设备:串口、网卡)。
  • 低性能需求场景。
中断模拟主要用在全虚拟化?半虚拟化下没有用到?

您的疑问非常有针对性:中断模拟(Interrupt Emulation)主要用在全虚拟化中吗?半虚拟化下是否完全不用到? 为了回答这个问题,我将从中断模拟的定义、适用场景以及全虚拟化和半虚拟化的具体需求出发,详细分析中断模拟在两种虚拟化类型中的使用情况,并澄清其在半虚拟化中的角色。


1. 中断模拟的定义与核心特点
  • 定义
    • 中断模拟是通过虚拟化软件(如 QEMU)完全模拟物理中断控制器的行为(如 8259 PIC、IOAPIC、MSI),以向虚拟机提供与真实硬件一致的中断体验。
  • 核心特点
    • 兼容性:无需 Guest OS 修改,模拟硬件中断的完整流程。
    • 软件主导:QEMU 负责模拟中断控制器状态,KVM 负责注入。
    • 低效性:涉及 VM Exit、用户态到内核态切换,性能较低。

2. 中断模拟在全虚拟化中的主要应用
  • 全虚拟化(Full Virtualization)
    • 定义:Guest OS 无需修改,直接运行在虚拟化层(如 QEMU + KVM)上,虚拟机认为自己在物理硬件上运行。
    • 需求:模拟真实的硬件行为,包括中断控制器,以支持未经修改的操作系统。
  • 中断模拟的使用
    • 场景
      • 模拟传统设备(如串口、键盘、网卡)或 virtio 设备时,Guest OS 使用标准硬件驱动。
      • 示例:Windows Guest 使用标准以太网驱动,QEMU 模拟网卡和中断。
    • 流程
      • 收包:物理网络 → QEMU → vring → QEMU 模拟中断 → KVM 注入。
      • 发包:Guest → vring → VM Exit → QEMU 处理 → QEMU 模拟中断。
    • 中断控制器
      • QEMU 模拟 8259 PIC、IOAPIC 或 MSI,KVM 注入虚拟中断。
  • 原因
    • 全虚拟化要求虚拟机完全感知不到虚拟化层,中断模拟是实现硬件透明性的关键。
    • Guest OS 无法利用半虚拟化优化(如 eventfd),只能依赖模拟。
结论
  • 中断模拟是全虚拟化的主要方式,因为它提供了硬件级别的兼容性,适用于任何未经修改的 Guest OS。

3. 中断模拟在半虚拟化中的角色
  • 半虚拟化(Paravirtualization)
    • 定义:Guest OS 经过修改,感知虚拟化环境,使用优化的前端驱动(如 virtio-net)与后端(如 vhost-net、vhost-user)通信。
    • 需求:追求高性能,减少虚拟化开销,通常通过事件驱动机制(如 eventfdioeventfdirqfd)替代传统中断模拟。
  • 中断模拟是否完全不用?
    • 通常不用
      • 半虚拟化优先使用优化机制(如 irqfdioeventfd),以减少 VM Exit 和 QEMU 的介入。
      • 示例:
        • vhost-net:接收用 eventfd + IRQFD,发送用 ioeventfd
        • vhost-user:类似,但 QEMU 仅协调 irqfd
    • 仍可能用到中断模拟的情况
      1. 初始化阶段
        • 在 virtio 设备初始化时,Guest OS 可能通过标准中断(如 MSI)与 QEMU 交互,此时 QEMU 仍需模拟中断控制器。
        • 示例:virtio-net 配置 MSI 时,QEMU 模拟 MSI 配置过程。
      2. 非优化设备
        • 如果虚拟机中混用了非半虚拟化设备(如传统串口),QEMU 仍需模拟中断(如 8259 PIC)。
      3. 后端未完全接管
        • 在 vhost 未启用或部分功能未卸载到后端时,QEMU 可能回退到中断模拟。
        • 示例:vhost-net 未启用时,QEMU 模拟 virtio-net 的中断。
      4. IPI 场景
        • 多核虚拟机的核间中断(IPI)仍需 QEMU 模拟 vAPIC 的中断注入,尤其在无 APIC 虚拟化支持时。
半虚拟化的优化机制
  • irqfd
    • 代替 QEMU 模拟中断注入,KVM 直接注入虚拟中断。
    • 优化 Host → Guest 通知。
  • ioeventfd
    • 代替 VM Exit 后 QEMU 的分发,KVM 直接触发 eventfd
    • 优化 Guest → Host 通知。
  • 结果
    • 半虚拟化通过这些机制大幅减少了对中断模拟的依赖,QEMU 的角色从模拟转为协调。
具体流程对比
  • 全虚拟化(中断模拟)
    • 收包:QEMU 模拟网卡 → vring → QEMU 模拟中断 → KVM 注入。
    • 发包:Guest → vring → VM Exit → QEMU 处理。
  • 半虚拟化(vhost-net)
    • 收包:vhost-net → eventfd → KVM (irqfd) → vring → Guest。
    • 发包:Guest → vring → KVM (ioeventfd) → vhost-net。
结论
  • 半虚拟化下中断模拟不是主要方式,但并非完全不用。在特定场景(如初始化、非优化设备或 IPI),中断模拟仍可能作为补充手段。

4. 在表格中的体现

结合之前的表格: - 全虚拟化 (纯软件模拟): - 中断虚拟化方式中断模拟。 - 数据收发包机制:QEMU 模拟中断(8259 PIC、IOAPIC、MSI)。 - 依赖性:完全依赖 QEMU 模拟。 - 半虚拟化 (vhost-net/vhost-user): - 中断虚拟化方式中断注入irqfdioeventfd)。 - 数据收发包机制eventfd + IRQFD(接收)、ioeventfd(发送)。 - 中断模拟的角色:仅用于初始化或非优化设备(如传统串口)。 - 半虚拟化 (vDPA): - 中断虚拟化方式中断透传。 - 中断模拟:无。 - VFIO: - 中断虚拟化方式中断透传。 - 中断模拟:无。


5. 为什么半虚拟化减少中断模拟?
  • 性能驱动
    • 全虚拟化追求兼容性,接受低效的模拟中断。
    • 半虚拟化追求性能,通过 eventfd 等机制卸载中断处理到后端。
  • 前端-后端协作
    • 半虚拟化的 virtio 前端和 vhost 后端通过共享内存(vring)和事件通知(eventfd)通信,减少了对 QEMU 模拟的需求。
  • 中断注入的优化
    • irqfd 将 QEMU 的中断模拟替换为 KVM 的直接注入,保留了虚拟中断的效果但提升了效率。

6. 总结
  • 中断模拟主要用于全虚拟化
    • 全虚拟化依赖 QEMU 模拟中断控制器(如 PIC、IOAPIC、MSI),以支持未经修改的 Guest OS。
    • 示例:QEMU 模拟网卡中断注入。
  • 半虚拟化下并非完全不用
    • 主要使用 irqfdioeventfd 优化中断处理,减少对中断模拟的依赖。
    • 但在初始化、非优化设备或 IPI 场景中,QEMU 仍可能模拟中断。
  • 区别
    • 全虚拟化:中断模拟是核心机制。
    • 半虚拟化:中断模拟是辅助手段,优化机制(如 irqfd)为主。

中断模拟对比

概述

在虚拟化环境中,中断注入是指将模拟的中断信号从宿主机(Host)传递到虚拟机(Guest),以通知 Guest 处理特定事件(如 I/O 完成)。中断注入是中断模拟的核心部分,通常由 QEMU 和 KVM 协作完成,目的是让 Guest OS 感知到与物理中断一致的行为。

实现流程
  1. 事件触发
    • 宿主机上的虚拟设备(如 QEMU 模拟的网卡)完成某项操作(如接收数据包)。
    • QEMU 决定需要通知 Guest。
  2. 中断模拟
    • QEMU 更新虚拟中断控制器的状态。例如:
      • 对于 8259 PIC,设置中断请求寄存器(IRR)。
      • 对于 IOAPIC,更新中断路由表。
    • QEMU 调用 KVM 的接口(如 KVM_INTERRUPTKVM_SET_IRQ)请求注入中断。
  3. KVM 处理
    • KVM 接收 QEMU 的请求,模拟虚拟中断控制器(如 vPIC 或 vAPIC)。
    • KVM 通过虚拟中断向量将中断注入虚拟机,触发 Guest 的中断处理程序。
  4. Guest 响应
    • Guest OS 检测到中断,调用相应的中断服务例程(ISR)处理事件。
关键技术
  • 虚拟中断控制器
    • KVM 维护虚拟机的 vPIC(8259 PIC)或 vAPIC(Local APIC),模拟物理中断控制器的行为。
  • 注入方式
    • 传统注入:通过 KVM_INTERRUPT 注入固定 IRQ。
    • MSI 注入:通过内存写操作模拟消息信号中断。
  • 同步性
    • KVM 确保中断注入与 Guest 的运行状态同步,避免丢失或重复。
性能瓶颈
  • 每次注入需要 QEMU(用户态)与 KVM(内核态)的协作,涉及上下文切换。
  • Guest 处理中断可能触发 VM Exit(如访问中断控制器寄存器),增加开销。
应用场景
  • 全虚拟化中,QEMU 模拟传统设备(如串口、网卡)时,通过中断注入通知 Guest。

PIC 中断模拟
概述

PIC(Programmable Interrupt Controller,可编程中断控制器)是早期 x86 系统中使用的中断控制器(如 8259),支持 8 个中断请求(IRQ),通过级联可扩展到 15 个。在虚拟化中,QEMU 模拟虚拟 PIC(vPIC)以支持传统设备的中断处理。

实现原理
  • 状态模拟
    • QEMU 维护 vPIC 的寄存器状态:
      • IRR(Interrupt Request Register):记录待处理的中断请求。
      • ISR(In-Service Register):记录正在处理的中断。
      • IMR(Interrupt Mask Register):屏蔽特定 IRQ。
    • Guest 访问这些寄存器时,QEMU 拦截并模拟读写。
  • 中断触发
    • QEMU 模拟设备(如串口)触发 IRQ(如 IRQ 4)。
    • QEMU 更新 vPIC 的 IRR,标记中断请求。
  • 注入流程
    • QEMU 调用 KVM 接口(如 KVM_INTERRUPT),将 IRQ 注入虚拟机。
    • KVM 通过 vPIC 将中断传递给 Guest 的某个 vCPU。
具体流程
  1. 设备触发
    • QEMU 模拟的串口收到数据,决定触发 IRQ 4。
  2. vPIC 更新
    • QEMU 设置 vPIC 的 IRR 位 4。
  3. 注入中断
    • QEMU 请求 KVM 注入 IRQ 4。
    • KVM 通过 vPIC 将中断注入 Guest。
  4. Guest 处理
    • Guest OS 检测到 IRQ 4,调用串口驱动的中断处理程序。
  5. 中断结束
    • Guest 写入 vPIC 的 EOI(End of Interrupt),QEMU 模拟清除 ISR。
特点
  • 简单性
    • 支持单核或简单设备,逻辑清晰。
  • 局限性
    • 只支持 15 个 IRQ,不适合现代多核系统或高并发设备。
应用场景
  • 模拟传统设备(如串口、并口、键盘),常见于老旧 Guest OS。

I/O APIC 中断模拟
概述

I/O APIC(I/O Advanced Programmable Interrupt Controller)是现代 x86 系统中使用的中断控制器,支持更多 IRQ(通常 24 个或更多),并与 Local APIC 配合,提供灵活的中断路由。在虚拟化中,QEMU 模拟虚拟 I/O APIC(vIOAPIC)以支持复杂设备的中断需求。

实现原理
  • 状态模拟
    • QEMU 维护 vIOAPIC 的寄存器状态:
      • Redirection Table:每个 IRQ 的路由信息(如目标 CPU、中断向量)。
      • Interrupt Pin Assertion:记录设备触发的中断。
    • Guest 访问 vIOAPIC 寄存器时,QEMU 拦截并模拟。
  • 中断触发
    • QEMU 模拟设备(如网卡)触发某个 IRQ。
    • QEMU 更新 vIOAPIC 的 Redirection Table,指定目标 vCPU 和向量。
  • 注入流程
    • QEMU 调用 KVM 接口,注入指定向量到目标 vCPU。
    • KVM 通过 vAPIC(虚拟 Local APIC)完成注入。
具体流程
  1. 设备触发
    • QEMU 模拟的网卡收到数据包,触发 IRQ 10。
  2. vIOAPIC 更新
    • QEMU 设置 vIOAPIC 的 Redirection Table,将 IRQ 10 路由到 vCPU0,向量 32。
  3. 注入中断
    • QEMU 请求 KVM 注入向量 32。
    • KVM 通过 vCPU0 的 vAPIC 注入中断。
  4. Guest 处理
    • Guest OS 检测到向量 32,调用网卡驱动处理数据包。
  5. 中断结束
    • Guest 写入 vAPIC 的 EOI,QEMU 模拟清除 vIOAPIC 状态。
特点
  • 灵活性
    • 支持多核路由,适应复杂设备。
  • 复杂性
    • 需与 vAPIC 协同,模拟逻辑更复杂。
应用场景
  • 模拟现代设备(如 virtio-net、磁盘控制器),支持多核虚拟机。

MSI 中断模拟
概述

MSI(Message Signaled Interrupts)和 MSI-X 是现代设备使用的中断机制,通过内存写操作触发中断,不依赖传统中断线。在虚拟化中,QEMU 模拟设备的 MSI/MSI-X 功能,提供高性能中断支持。

实现原理
  • 状态模拟
    • QEMU 模拟设备的 MSI/MSI-X 配置空间:
      • Message Address:目标中断控制器的内存地址。
      • Message Data:中断向量和触发信息。
    • Guest 配置 MSI 时,QEMU 拦截并记录。
  • 中断触发
    • QEMU 模拟设备触发 MSI,构造内存写操作。
    • QEMU 将 Message Data(向量)传递给 KVM。
  • 注入流程
    • KVM 解析 MSI 请求,通过 vAPIC 注入指定向量到目标 vCPU。
具体流程
  1. 设备配置
    • Guest 的 virtio-net 驱动配置 MSI,写入 Message Address 和 Data。
    • QEMU 拦截,记录映射关系(例如向量 40 映射到 vCPU0)。
  2. 设备触发
    • QEMU 模拟 virtio-net 收到数据包,触发 MSI。
    • QEMU 构造 MSI 写操作(地址指向 vAPIC,数据为向量 40)。
  3. 注入中断
    • KVM 接收 MSI 请求,通过 vCPU0 的 vAPIC 注入向量 40。
  4. Guest 处理
    • Guest OS 检测到向量 40,调用 virtio-net 中断处理程序。
  5. 中断结束
    • Guest 写入 vAPIC 的 EOI,QEMU 模拟清除状态。
特点
  • 高效性
    • 无需共享中断线,支持大量独立向量。
  • 现代性
    • 广泛用于 virtio 和高性能设备。
应用场景
  • 模拟 virtio 设备(如 virtio-net、virtio-blk),支持高吞吐量场景。

总结与对比
类型 控制器 特点 适用场景
PIC 8259 vPIC 简单,支持 15 个 IRQ 传统设备(串口、键盘)
I/O APIC vIOAPIC 灵活,支持多核路由 现代设备(网卡、磁盘)
MSI vAPIC + MSI 高效,支持大量独立向量 高性能设备(virtio)
  • 虚拟化环境下的中断注入
    • 通用流程:QEMU 模拟 → KVM 注入。
    • 性能瓶颈:上下文切换和 VM Exit。
  • 中断模拟的细分
    • PIC:老旧但简单。
    • I/O APIC:现代且灵活。
    • MSI:高效且高性能。

2. 中断注入 (Interrupt Injection)

定义

  • 虚拟化层(通常是 KVM)将中断信号注入虚拟机,通常结合半虚拟化优化机制(如 irqfd),提升效率。

实现方式

  • 传统中断注入
    • QEMU 完成 I/O 操作后,通过 KVM 接口(如 KVM_INTERRUPT)请求注入虚拟中断。
    • KVM 模拟 APIC 或 PIC,将中断注入虚拟机。
  • irqfd 优化
    1. 初始化时,QEMU 或后端通过 ioctl(KVM_IRQFD)eventfd 与虚拟中断绑定。
    2. 后端(如 vhost-net)触发 eventfd,KVM 直接注入中断,无需 QEMU 介入。
  • 流程
    • 后端触发事件 → KVM 注入虚拟中断 → Guest 处理。

特点

  • 位置:内核态(KVM)为主,QEMU 仅初始化或协调。
  • 性能:中等至高(传统方式较低,irqfd 优化较高)。
  • 依赖性:半虚拟化(如 virtio)中常见,需 KVM 支持。

优点

  • irqfd 优化下效率高,减少用户态开销。
  • 灵活性强,可用于多种虚拟设备(如 virtio-net)。

缺点

  • 传统方式仍需 QEMU 处理,开销较大。
  • 需要 KVM 支持(如 irqfd),配置较复杂。

适用场景

  • 半虚拟化(如 vhost-net、vhost-user 的接收方向)。
  • 需要高效通知 Guest 的场景。

3. 中断透传 (Interrupt Passthrough)

定义

  • 将物理硬件的中断直接传递给虚拟机,绕过虚拟化层的模拟或注入,依赖硬件支持(如 SR-IOV 或 VFIO)。

实现方式

  • 流程
    1. 硬件设备(如网卡的 VF)通过 IOMMU 分配给虚拟机。
    2. 物理中断触发后,IOMMU 将中断直接映射到虚拟机的中断控制器(如 vAPIC)。
    3. Guest OS 的原生驱动直接处理中断,无需 KVM 或 QEMU 介入。
  • 技术支持
    • SR-IOV:网卡生成多个虚拟功能(VF),分配给虚拟机。
    • VFIO:通过 VFIO 框架将设备直通,配置中断映射。

特点

  • 位置:硬件直接与虚拟机交互。
  • 性能:最高,几乎无虚拟化开销。
  • 依赖性:需要硬件支持(如 SR-IOV 网卡)和 IOMMU。

优点

  • 接近物理机性能,中断处理零延迟。
  • 绕过虚拟化层,简化流程。

缺点

  • 硬件依赖性强,需支持 SR-IOV 或直通。
  • 灵活性低,一个设备只能分配给一个虚拟机。

适用场景

  • 高性能场景(如 vDPA、VFIO 的网络或存储设备)。
  • 数据中心需要低延迟的虚拟化。

4. APIC 虚拟化 (APIC Virtualization)

定义

  • 通过硬件辅助(如 Intel VT-x 的 APICv 或 AMD 的 AVIC)虚拟化高级可编程中断控制器(APIC),减少 VM Exit,提高中断处理效率。

实现方式

  • 流程
    1. CPU 硬件支持(如 Intel APICv)直接管理虚拟机的 APIC。
    2. 虚拟机访问 APIC(如发送 EOI 或接收中断)时,硬件自动处理,无需 VM Exit。
    3. KVM 配置硬件支持,注入中断或处理 IPI(核间中断)时直接由硬件完成。
  • 技术支持
    • Intel APICv:包括 Posted Interrupts(直接投递中断)和 Virtual Interrupt Delivery。
    • AMD AVIC:类似功能,优化中断虚拟化。

特点

  • 位置:硬件层(CPU)主导,KVM 配置。
  • 性能:极高,接近物理机,VM Exit 大幅减少。
  • 依赖性:需要 CPU 支持(如 Intel VT-x 或 AMD-V)。

优点

  • 极低延迟,中断处理无需退出虚拟机。
  • 支持复杂场景(如多核虚拟机的 IPI)。

缺点

  • 硬件依赖性强,老旧 CPU 不支持。
  • 配置复杂,需 KVM 和 Guest OS 支持。

适用场景

  • 高性能虚拟化(如现代数据中心 KVM 虚拟机)。
  • 多核虚拟机需要高效 IPI 的场景。

5. 对比表格

特性 中断模拟 中断注入 中断透传 APIC 虚拟化
实现层 用户态(QEMU) 内核态(KVM) 硬件层(IOMMU) 硬件层(CPU)
性能 中等至高(irqfd 高) 最高 极高
开销 高(多层切换) 中等(irqfd 低) 几乎无 极低(无 VM Exit)
依赖性 无硬件依赖 KVM + 半虚拟化 SR-IOV/IOMMU CPU 支持(APICv/AVIC)
通知方式 QEMU 模拟注入 KVM 注入(irqfd 优化) 硬件直通 硬件直接处理
适用虚拟化类型 全虚拟化 半虚拟化 vDPA/VFIO 所有类型(硬件支持)
典型应用 传统设备(如串口) virtio-net 高性能网卡 多核虚拟机
灵活性 中等 中等

6. 在收发包中的应用

结合之前表格的收发包流程: - 全虚拟化 (纯软件模拟): - 中断模拟:QEMU 模拟中断注入(接收)和捕获通知(发送),性能最低。 - vhost-net/vhost-user: - 中断注入:接收用 irqfd 注入中断,发送用 ioeventfd 通知后端,中等至高性能。 - vDPA: - 中断透传:硬件直接触发中断,接收和发送均高效。 - VFIO: - 中断透传:物理中断直通虚拟机,性能最佳。 - APIC 虚拟化: - 可与上述任一方式结合(如 vhost-net + APICv),进一步减少 VM Exit,提升效率。


7. 总结

  • 中断模拟:全虚拟化的基石,通用但低效,适合传统设备。
  • 中断注入:半虚拟化的优化(如 irqfd),效率较高,广泛用于 virtio。
  • 中断透传:硬件直通的极致性能,依赖 SR-IOV 和 VFIO,适合高性能需求。
  • APIC 虚拟化:硬件辅助的未来方向,减少 VM Exit,适用于现代虚拟化。

显示虚拟化

内存虚拟化

-mem-prealloc

假设给vm分配6GB内存,qemu kvm初始化的时候是直接将6GB内存全部通过EPT页表初始化好吗?

在使用 QEMU/KVM 虚拟化技术为虚拟机(VM)分配 6GB 内存时,KVM 并不在初始化时直接将全部 6GB 内存通过扩展页表(EPT,Extended Page Table)完全映射或分配好。实际的内存分配和 EPT 页表的初始化过程是动态的,依赖于宿主机的内存管理机制和 VM 的实际使用情况。以下是详细的解释:


1. EPT 的作用

  • EPT 是啥:EPT 是 Intel VT-x 技术中的硬件辅助分页机制,用于将 VM 的客户物理地址(Guest Physical Address, GPA)映射到宿主机的真实物理地址(Host Physical Address, HPA)。它类似于传统页表,但专为虚拟化设计,减少了软件层(如 VMM)的开销。
  • 初始化时机:EPT 页表由 KVM 在 VM 启动时创建,但具体内容的填充是按需进行的,而不是一次性将全部 6GB 内存映射好。

2. 内存分配的机制

  • QEMU 的角色
    • 当你通过 QEMU 指定 -m 6G 为 VM 分配 6GB 内存时,QEMU 只是告诉 KVM 这个 VM 的内存上限是 6GB。它会在用户空间分配一个虚拟内存区域(Virtual Memory Area, VMA),但这只是地址空间的预留,不会立即占用物理内存。
    • QEMU 通过 mmap 或类似系统调用为 VM 预留 6GB 的虚拟地址空间,并将其注册到 KVM。
  • KVM 的角色
    • KVM 在内核态接管内存管理。它通过 kvm_vcpukvm_mmu 模块初始化 VM 的内存管理单元(MMU),包括 EPT。
    • KVM 并不直接分配 6GB 的物理内存,而是依赖宿主机的页面分配机制(即按需分配,demand paging)。
  • 宿主机的按需分配
    • 现代操作系统(如 Linux)使用“懒分配”(lazy allocation)策略。VM 的 6GB 内存只是逻辑上的承诺,实际物理页面只有在 VM 访问对应地址时才会分配。
    • 当 VM 的 vCPU 尝试访问某个 GPA 时,如果对应的 EPT 条目尚未映射,就会触发 EPT Violation(类似于页面故障),KVM 捕获此异常并分配物理页面。

3. EPT 初始化过程

  • 启动时的 EPT
    • VM 启动时,KVM 会为每个 vCPU 创建一个空的 EPT 页表结构(根表,如 PML4),但不会预先填充所有 6GB 内存的映射。
    • EPT 的条目(映射 GPA 到 HPA)是动态填充的,只有当 VM 实际访问某个内存区域时,KVM 才会:
      1. 分配宿主物理页面。
      2. 更新 EPT,将 GPA 映射到新分配的 HPA。
      3. 返回控制权给 vCPU,继续执行。
  • 内存填充的触发
    • 例如,VM 的 Guest OS(假设是 Linux)在启动时会初始化自己的页表并访问内存,这会触发 EPT Violation。
    • KVM 捕获后分配物理页面,填充 EPT,逐步构建完整的映射。

4. 实际内存占用

  • 初始化时的占用
    • 在 VM 刚启动时,即使指定了 6GB 内存,实际占用的宿主物理内存可能只有几 MB(例如,Guest OS 的内核代码、初始数据结构等)。
    • 你可以用 topfree -m 查看宿主机的内存使用情况,QEMU 进程的 RES(驻留内存)远低于 6GB。
  • 动态增长
    • 随着 VM 运行并访问更多内存(例如加载应用、分配缓冲区),EPT 映射会逐渐扩展,物理内存占用增加,直到接近 6GB(如果 VM 全部使用)。

5. 例外情况:预分配内存

  • 默认行为可以改变
    • 如果你在 QEMU 启动时加上 -mem-prealloc 参数,QEMU 会强制在初始化时将 6GB 内存全部分配并锁定(通过 mlock),这时 EPT 会被预先填充完整的映射。
    • 这种方式会立即占用宿主机的 6GB 物理内存,适用于需要避免页面故障延迟的场景(如实时系统),但会增加启动时间和宿主机内存压力。
  • Huge Pages
    • 如果使用大页(Huge Pages,如 2MB 或 1GB),EPT 的初始化会基于大页粒度,可能减少页表条目数,但分配仍按需进行,除非启用预分配。

6. 从你的场景推测

  • 你的 fio 测试分配了 10GB 文件(-size=10G),但运行时只写了约 3.6GB(io=3600MiB)。这表明:
    • VM 的 Guest OS 只为实际写入的部分分配了内存,EPT 映射也只覆盖了这部分。
    • 如果 VM 配置了 6GB 内存,剩余未使用的内存不会触发 EPT 初始化。

结论

  • 默认情况:QEMU/KVM 初始化时不会直接将 6GB 内存全部通过 EPT 页表映射好。EPT 的创建是动态的,按需分配,只有 VM 访问的内存区域才会被映射。
  • 例外:使用 -mem-prealloc 或类似选项时,会预分配并初始化整个 6GB 的 EPT 映射,但这不是默认行为。
  • 验证方法
    • 启动 VM 后,检查宿主机的 free -m 和 QEMU 进程的内存占用。
    • 使用 perf kvm statkvm_stat 查看 EPT Violation 的频率,确认按需分配的动态过程。

那即使qemu -mem-prealloc,vm中更新页权限的时候还是会vm_exit?

是的,即使你在 QEMU 中使用了 -mem-prealloc 参数,VM 中更新页面权限时仍然可能会触发 VM Exit,但这取决于具体场景和触发的原因。以下是对这一问题的详细分析:


背景:-mem-prealloc 的作用

  • 默认行为
    • 没有 -mem-prealloc 时,VM 的内存是按需分配的(demand paging)。Guest 首次访问某个 GPA(Guest Physical Address)时,触发 EPT Violation,KVM 分配物理页面并更新 EPT。
  • 加上 -mem-prealloc
    • QEMU 在 VM 启动时会预先分配所有指定内存(例如 6GB),并通过 mlock() 锁定这些页面,确保宿主物理内存立即可用。
    • KVM 会在初始化时填充 EPT,将所有 GPA 映射到 HPA(Host Physical Address),避免运行时的页面分配导致的 VM Exit

更新页面权限是否触发 VM Exit

即使使用了 -mem-prealloc,EPT 页表已经预先构建,VM 中更新页面权限(例如 Guest OS 修改页表,将页面从只读改为可写)仍然可能触发 VM Exit,原因如下:

1. EPT 的权限控制
  • EPT 的结构
    • 每个 EPT 条目不仅映射 GPA 到 HPA,还包含权限位(读 R、写 W、执行 X)。
    • 初始时,KVM 根据 Guest 的内存需求设置这些权限,通常与 Guest 的页表(GVA -> GPA)保持一致。
  • 权限不匹配
    • 当 Guest OS 修改自己的页表(如将某页从只读改为可写),但对应的 EPT 条目仍标记为只读时,Guest 访问该页面会触发 EPT Violation
    • 这是因为硬件通过 EPT 检查权限,发现权限不足,导致 VM Exit
2. EPT Violation 的触发
  • 场景
    • 假设 VM 启动时,EPT 将某 GPA(如 0x1000)映射为只读(R=1, W=0)。
    • Guest OS 更新页表,尝试写入 0x1000,但 EPT 不允许写操作。
    • 硬件检测到权限冲突,触发 VM Exit,退出原因为 EXIT_REASON_EPT_VIOLATION
  • KVM 处理
    • KVM 检查 Guest 的页表,发现权限已改为可写。
    • 更新 EPT 条目,设置 W=1。
    • 返回 Guest,写入继续执行。
  • 结果
    • 即使内存预分配,权限更新仍需同步到 EPT,导致 VM Exit
3. 其他可能的 VM Exit 场景
  • 页表写保护
    • KVM 可能通过写保护 Guest 页表(CR0.WP 或 EPT 权限)来跟踪页面访问,任何修改都会触发 VM Exit,即使内存已预分配。
  • EPT Misconfiguration
    • 如果 Guest 的操作导致 EPT 配置异常(例如非法权限组合),也会触发 VM Exit

-mem-prealloc 的局限性

  • 解决的问题
    • -mem-prealloc 消除了因页面分配不足(如未映射 GPA)导致的 VM Exit,因为所有内存已在启动时映射到 EPT。
  • 未解决的问题
    • 它不影响 Guest OS 对页面权限的动态修改。EPT 的权限管理是运行时的,KVM 必须实时同步这些变化。
    • 权限更新本质上是 Guest 和 Host 之间的协作,硬件无法自动处理,需要 VMM 介入。

从你的场景推测

  • 你的 fio 测试
    • 使用 -mem-prealloc 后,6GB 内存的 EPT 映射在启动时完成,写 /data/rbd_test 时不会因页面分配触发 VM Exit
    • 但如果 Guest OS 在运行时调整页面权限(例如分配新页面为缓冲区,或将只读页面改为可写),仍可能触发少量 VM Exit,尤其在测试初期。
  • 频率
    • 权限相关的 VM Exit 通常只在页面状态首次改变时发生,后续相同权限的访问不会重复退出。

优化与减少 VM Exit

  • EPT 权限预设
    • KVM 可以预设所有页面为读写可执行(R=1, W=1, X=1),但这不安全(例如允许 Guest 执行任意内存),实际中通常按需调整。
  • 影子页表(Shadow Paging)
    • 如果禁用 EPT(罕见),使用影子页表,权限变化会触发更多 VM Exit。但默认 EPT 模式下,仅权限不匹配时退出。
  • Guest 协作
    • 如果 Guest OS 能通知 KVM 权限变化(例如通过 hypercall),可减少硬件异常,但 Linux 目前无此优化。

结论

  • 即使加了 -mem-prealloc
    • VM 启动时 EPT 已完整映射 6GB 内存,不会因页面分配触发 VM Exit
    • 但 Guest 更新页面权限时,如果 EPT 权限与 Guest 页表不一致,仍会触发 EPT Violation 导致 VM Exit,由 KVM 同步。
  • 影响范围
    • 这种 VM Exit 数量有限,仅在权限首次调整时发生,对性能影响较小(相比页面分配的频繁退出)。

KVM性能优化

1
ps -eLf | grep -i vm-uuid | awk '{print $2}' | xargs -I {} sh -c 'echo "==== PID: {} ===="; cat /proc/{}/stack'

ksm

VIFO透传

qemu

qemu monitor

导出压缩的内存快照:

1
virsh qemu-monitor-command vm-uuid --hmp "dump-guest-memory -z vmcore"

导出的vmcore默认存放在根目录下。

x86_64下qemu虚拟x86_64

arm64下qemu虚拟arm64

x86_64下qemu虚拟arm64

kunpeng 920

1
2
3
4
5
6
7
8
9
10
/usr/libexec/qemu-kvm \
-smp 8 \
-enable-kvm \
-cpu host \
-m 16G \
-machine virt-rhel7.6.0,gic-version=3 \
-drive file=/usr/share/edk2/aarch64/QEMU_EFI-pflash.raw,if=pflash,format=raw \
-drive file=/var/lib/libvirt/qemu/nvram/wujing_VARS.fd,if=pflash,format=raw \
-hda /data_vm/wujing/virsh/wujing/wujing.qcow2 \
-nographic

该命令配置和启动一个基于 ARM 架构(aarch64)的虚拟机,并将所有输出重定向到当前终端。以下是该命令的详细解析:

  1. /usr/libexec/qemu-kvm:指定使用 qemu-kvm 可执行文件来启动虚拟机,通常位于 /usr/libexec/ 目录下。

  2. -smp 8:为虚拟机分配 8 个虚拟 CPU。

  3. -enable-kvm:启用 KVM 硬件加速,利用主机的 CPU 资源来提升虚拟机的性能。

  4. -cpu host:配置虚拟机的 CPU 设置,使其与主机的 CPU 一致,以便最大限度地利用主机 CPU 的特性。

  5. -m 16G:分配 16GB 内存给虚拟机。

  6. -machine virt-rhel7.6.0,gic-version=3:指定虚拟机的机器类型为 virt-rhel7.6.0,并设置 ARM 架构的中断控制器 GIC 的版本为 3。

  7. -drive file=/usr/share/edk2/aarch64/QEMU_EFI-pflash.raw,if=pflash,format=raw:指定用于 UEFI 引导的固件文件(这是一个 pflash 设备),通常用于 ARM 架构系统的引导。

  8. -drive file=/var/lib/libvirt/qemu/nvram/wujing_VARS.fd,if=pflash,format=raw:指定虚拟机的 NVRAM 文件(另一个 pflash 设备),用于存储 UEFI 固件变量和配置。

  9. -hda /data_vm/wujing/virsh/wujing/wujing.qcow2:指定虚拟机的硬盘镜像文件为 wujing.qcow2,这是虚拟机的主存储设备,包含操作系统和数据。

  10. -nographic:禁用虚拟机的图形输出,将所有输出(包括引导信息和操作系统日志)重定向到当前终端,使其适合在非图形界面或远程 SSH 环境中使用。

Mac OSX

buildroot

loongarch

openstack

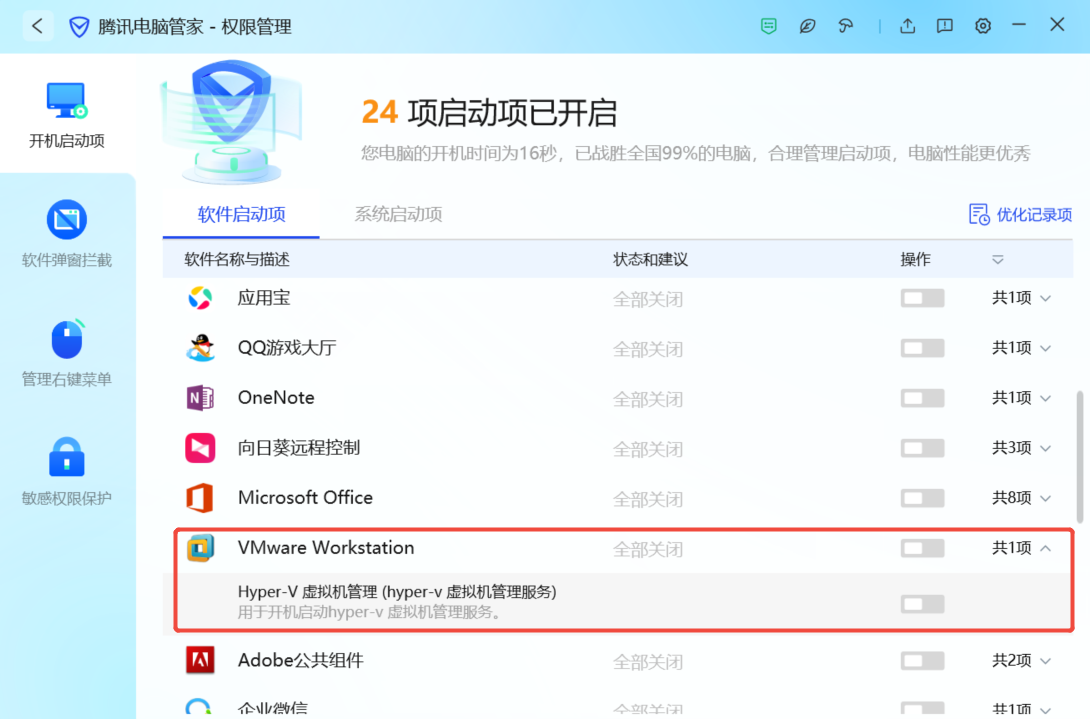

vmware

VMware 共享文件夹

  1. 列出共享文件夹

    1
    2
    vmware-hgfsclient
    code
    • 这个命令列出所有在 VMware 虚拟机中配置的共享文件夹。在你的情况下,它显示了名为 code 的共享文件夹。
  2. 创建挂载点目录

    1
    mkdir -p /mnt/hgfs
    • 这个命令创建了一个挂载点目录 /mnt/hgfs,如果目录已经存在则不会有任何效果。-p 选项确保目录的父目录也被创建(如果不存在)。
  3. 挂载共享文件夹

    1
    sudo vmhgfs-fuse .host:/ /mnt/hgfs -o subtype=vmhgfs-fuse,allow_other
    • 这个命令使用 vmhgfs-fuse 挂载 VMware 虚拟机中的共享文件夹到 /mnt/hgfs 目录。
    • .host:/ 表示挂载主机的共享文件夹。
    • -o subtype=vmhgfs-fuse,allow_other 是挂载选项,subtype 指定了文件系统的类型,allow_other 允许其他用户访问挂载点。
  4. 取消挂载共享文件夹

    1
    umount /mnt/hgfs
    • 这个命令取消了之前挂载到 /mnt/hgfs 目录的文件系统。
  5. 将挂载设置添加到 /etc/fstab

    1
    .host:/ /mnt/hgfs fuse.vmhgfs-fuse defaults,allow_other 0 0
    • 这个命令将挂载配置添加到 /etc/fstab 文件中,以便在系统启动时自动挂载共享文件夹。
    • fuse.vmhgfs-fuse 是文件系统类型,defaults,allow_other 是挂载选项,0 0 表示不进行文件系统检查,也不进行备份。

总结:这些命令用于配置 VMware 的共享文件夹,使其在虚拟机中可用,并在系统启动时自动挂载。

wine

Arch Linux


qemu-kvm
https://realwujing.github.io/linux/kernel/kvm/qemu-kvm/
作者
Wu Jing
发布于
2025年3月28日
许可协议
