Linux 4.19 内核 Tickless 机制与 RCU Stall 问题分析总结

问题描述

1. 内核版本及环境信息

1
uname -a

结果：

1
Linux gzinf-kunpeng-55e235e17e57 4.19.90-2102.2.0.0068.ctl2.aarch64 #1 SMP Tue Aug 22 10:53:53 UTC 2023 aarch64 aarch64 aarch64 GNU/Linux

2. 内核启动参数

1
cat /proc/cmdline

结果：

1
BOOT_IMAGE=(hd0,3)/vmlinuz-4.19.90-2102.2.0.0068.ctl2.aarch64 root=UUID=216fa54f-9345-4f9a-8fe2-dc3a44db7775 ro console=tty0 pci=realloc pciehp.pciehp_force=1 biosdevname=0 net.ifnames-0 console=ttyS0,115200n8 crashkernel=1024M,high smmu.bypassdev=0x1000:0x17 smmu.bypassdev=0x1000:0x15 video=efifb:off

3. 内核配置相关

1
grep -E "CONFIG_HZ|CONFIG_HIGH_RES_TIMERS|CONFIG_NO_HZ" /boot/config-$(uname -r)

结果：

1
2
3
4
5
6
7
8
9
10
11
# CONFIG_HZ_PERIODIC is not set
CONFIG_HIGH_RES_TIMERS=y
# CONFIG_HZ_100 is not set
CONFIG_HZ_250=y
# CONFIG_HZ_300 is not set
# CONFIG_HZ_1000 is not set
CONFIG_HZ=250
CONFIG_NO_HZ_COMMON=y
# CONFIG_NO_HZ_IDLE is not set
CONFIG_NO_HZ_FULL=y
CONFIG_NO_HZ=y

4. 当前时钟源

1
cat /sys/devices/system/clocksource/clocksource0/current_clocksource

结果：

1
arch_sys_counter

5. CPU Tickless 状态

1
grep 'tick_stopped' /proc/timer_list

部分结果（部分截取）：

1
2
3
4
5
6
.tick_stopped   : 1
.tick_stopped   : 1
...
.tick_stopped   : 0
.tick_stopped   : 1
...

说明有些 CPU 已进入 tickless（tick_stopped:1），部分尚未停止调度 tick。

  • 通过 CONFIG_NO_HZ 及 CONFIG_NO_HZ_FULL 启用，支持在 CPU 空闲时关闭周期调度 tick，减少无用中断，提高能效。

  • CPU idle 或运行非内核态任务时，调度 tick 会停止（tickless），只保留必要定时器。

  • 必要保留的定时器主要包括：

    • hrtimer：用于高精度定时任务。
    • RCU 定时器：保障内核同步和回调机制。
    • watchdog 定时器：系统看门狗，防止死锁。

6. 查看定时器详细状态（CPU0为例）

1
cat /proc/timer_list | grep -A10 'cpu: 0'

部分结果：

1
2
3
4
5
6
7
8
9
10
11
cpu: 0
 clock 0:
  .base:       0000000059048cdc
  .index:      0
  .resolution: 1 nsecs
  .get_time:   ktime_get
  .offset:     0 nsecs
active timers:
 #0: <00000000410c4969>, tick_sched_timer, S:01
 # expires at 9855148276000000-9855148276000000 nsecs [in 97383564 to 97383564 nsecs]
 #1: <00000000e2898855>, kvm_bg_timer_expire, S:01

其中 tick_sched_timer 是传统调度周期中断。

7. 现象与问题

  • CPU idle 后进入 tickless，.tick_stopped 为 1。
  • 但出现 RCU stall 和 rcu_sched 被饿死60秒，甚至 rcu hard lockup。
  • 该现象可能由深度睡眠导致时钟源暂停或失效，hrtimer 无法触发软中断。
  • 导致 RCU 软中断得不到执行，内核同步受阻。

8. 关闭 tickless 试验（临时）

  • 在 grub 启动参数添加 nohz=off
  • 运行后，/proc/timer_list 中 .tick_stopped 应全为 0，表示调度 tick 不被停止。
  • 检查系统稳定性，若无 RCU stall，说明 tickless 相关导致问题。

9. 传统时钟中断与高精度定时器（hrtimer）配合

  • sched tick 以固定频率产生调度中断，驱动软中断执行 RCU、调度等。
  • hrtimer 用于 tickless 模式替代传统 tick，精准调度定时任务。
  • 两者结合，在 idle 及用户态运行时降低中断频率，节省功耗。
  • 但若硬件时钟源异常或深度睡眠影响 hrtimer，软中断无法及时触发，导致 RCU stall。

关于 hrtimer 与传统调度 timer（sched_timer）的关系

  • hrtimer（高精度定时器） 启用后， 它会 代替传统的低精度周期定时器（如 jiffies-based timer）来调度高精度任务， 例如精确的超时和延时需求。

  • 但是，sched_timer（调度周期 timer）并不会完全被移除， 它依然保留着调度器基本的调度节奏控制作用， 特别是在非 tickless 模式或 CPU 活跃状态下的调度周期维护。

  • 在 tickless 模式下（NO_HZ），sched_timer 可能会被停止（tick_stopped=1）， 但它仍作为“备胎”存在于内核中，方便恢复调度 tick， 以及处理某些必须依赖传统周期 tick 的功能。

  • hrtimer 和 sched_timer 是 协同工作的， 保证调度的准确性和系统响应的灵活性。

⏱️ hrtimer 与传统 tick 定时器的协同机制（核心讲解）

✅ 一、传统低精度定时器机制（timer wheel）

  • 依赖 周期性 tick 中断 驱动（来源于 CONFIG_HZ 设置）。
  • 每次 tick 会推进 jiffies，并扫描当前 slot 触发 callback。
  • 特点：粒度较粗（4ms）、延迟高、效率高（适合大批任务）。

✅ 二、高精度定时器 hrtimer 的引入

  • 由每个 CPU 的 hrtimer_cpu_base 管理，用红黑树存储。
  • 可以精确到纳秒级的定时中断。
  • 定时器硬件只能同时服务一个 timeout → 选择最早的 hrtimer 事件作为定时触发点。

✅ 三、hrtimer 如何模拟“tick”以协同工作？

hrtimer 替代了部分传统 timer，但仍保留了 tick 的周期性角色：sched_timer。

1. sched_timer 是一个周期性的 hrtimer，用于模拟每个 tick

  • 其超时值设置为 1 / CONFIG_HZ = 4ms。

  • 触发后会：

    • 调用 update_process_times()，驱动调度器、进程统计等。
    • update_wall_time()，驱动时钟更新。
    • 然后 再次插入下一个 tick 的 hrtimer（即周期性重插）。

2. 如果系统空闲，可以关闭 tick（tickless 模式）

  • 在你系统中，大量 .tick_stopped: 1 → 多核已启用 动态 tick 停止（NOHZ）。
  • 系统会判断未来是否有近期任务要做，如果没有，就不设置下一个 sched_timer。
  • 等到下一个明确事件（比如 hrtimer 或唤醒）再启动 tick。

3. 如果有 hrtimer 到期时间更早，sched_timer 会被推后

  • hrtimer 的红黑树中调度的是“最早到期时间”的事件。
  • 比如用户设定的 2ms 超时任务会抢占原本的 sched_timer 设置。

✅ 四、协同机制小结：

类型 驱动来源 精度 应用场景
jiffies / timer_list 周期 tick（低精度） 毫秒级（CONFIG_HZ） 大量任务，性能友好
sched_timer hrtimer 驱动的模拟 tick 纳秒级，但周期性为 4ms 调度、统计、timekeeping
其他 hrtimer 独立设置、单次/周期任务 纳秒级 睡眠唤醒、定时器精确唤醒

当前系统的行为是：

  • 在不需要时停掉 tick 中断（省电、减少上下文切换）；
  • 依赖 hrtimer 管理所有 timer，包括模拟 tick；
  • 保留 CONFIG_HZ=250，tick 模拟周期为 4ms，用于 fallback 路径。

那当前的配置下cpu idle状态默认会进入tickless？

是的，根据提供的内核配置和系统信息，当前 CPU 在 idle 状态下默认确实会进入 tickless 模式（即停止周期性 tick 中断）。下面是分析依据：

✅ 一、配置项分析

1
2
3
4
CONFIG_NO_HZ_COMMON=y
CONFIG_NO_HZ_FULL=y
CONFIG_NO_HZ=y
# CONFIG_NO_HZ_IDLE is not set
  • CONFIG_NO_HZ=y：说明启用了 tickless 支持；
  • CONFIG_NO_HZ_COMMON=y：是 NO_HZ_IDLE 和 NO_HZ_FULL 的公共基础；
  • CONFIG_NO_HZ_FULL=y：表示系统启用了完整 tickless 模式（NO_HZ_FULL），用于用户态；
  • # CONFIG_NO_HZ_IDLE is not set：表示没有使用 idle 专用 tickless 模式，因为被 FULL 替代。

✅ NO_HZ_IDLE 是为了 idle 状态减少 tick；

✅ NO_HZ_FULL 是为了用户态也能停 tick，更彻底。

✅ 二、实际运行状态

1
.tick_stopped : 1  ← 代表该 CPU 停止 tick（tickless）

这表明大多数 CPU 已经实际处于 tickless 状态。

而 .tick_stopped : 0 的几个 CPU 可能当前正在内核态，或者运行着内核线程（如 ksoftirqd、rcu、kworker），需要保留调度 tick。

✅ 三、CPU idle 默认行为（NO_HZ_FULL 下）

✅ 在 NO_HZ_FULL 模式下，非内核态、idle CPU 会自动停掉调度 tick，只保留必要的定时器（如 hrtimer、RCU、watchdog）。

除非：

  1. 正在运行内核线程
  2. 发生频繁中断
  3. 有 isolcpus 没设置导致不允许 full tickless

✅ 四、总结

条目 当前配置是否满足
CONFIG_NO_HZ_FULL ✅ 启用
sched_tick 是否默认关闭 ✅ 在 idle CPU 和用户态 CPU 默认关闭
.tick_stopped=1 多数 CPU ✅ 是
idle 是否默认进入 tickless ✅ 是（只保留 hrtimer/RCU）

如需进一步验证，可以运行：

1
cat /proc/timer_list | grep -A10 'cpu: 0'

观察是否只有极少数定时器（如 tick_sched_timer 和 rcu）在活动，说明 CPU 正在运行于 tickless 状态。

当前的系统在调度器选中idle时，也会进入tickless?

当前系统在调度器选中 idle 任务时，会自动进入 tickless 模式（也称为 idle tickless）。

🔍 依据如下

✅ 当前的内核配置（来自 /boot/config-$(uname -r)）

1
2
3
4
CONFIG_NO_HZ_COMMON=y
# CONFIG_NO_HZ_IDLE is not set
CONFIG_NO_HZ_FULL=y
CONFIG_NO_HZ=y

这说明：

  • 系统启用了 NO_HZ_FULL 模式；
  • NO_HZ_IDLE 虽未单独启用，但 NO_HZ_FULL 包含了对 idle tickless 的支持；
  • 只要某个 CPU 没有被 nohz_full= 参数隔离出去，它就默认工作在 idle tickless 模式。

🧠 内核逻辑说明

内核中 tickless 支持主要分为两部分：

模式 启动条件 应用范围
NO_HZ_IDLE 默认对所有 CPU 启用 CPU 进入 idle 时停止 tick
NO_HZ_FULL 需要配置 nohz_full= 并隔离 CPU CPU 在用户态时也可停 tick

你的内核配置中启用了 NO_HZ_FULL，则说明：

  • 没有被隔离的 CPU 默认运行在 idle tickless 模式（与 NO_HZ_IDLE 行为一致）；
  • 被隔离的 CPU（通过内核命令行 nohz_full= 配置）则支持用户态停 tick。

✅ 举个例子

之前运行的：

1
cat /proc/timer_list | grep 'tick_stopped'

输出中大多数 CPU 是：

1
.tick_stopped : 1

说明当前这些 CPU 已经进入 tickless 状态，而这在没有 nohz_full= 参数的情况下，通常就是因为这些 CPU 当前 idle，调度器选择了 idle 任务。

✅ 结论

是的，系统中未被 nohz_full 隔离的 CPU，只要调度器选择了 idle 任务（即进入空闲），就会自动停止调度用 tick，进入 tickless 模式。

这正是 idle tickless 的标准行为。

如需进一步分析哪些 CPU 被 nohz_full 隔离，可以查看：

1
cat /sys/devices/system/cpu/nohz_full

或者确认内核启动参数是否包含：

1
nohz_full=1-15  # 举例

只保留必要的定时器（如 hrtimer、RCU、watchdog），这三种保留的定时器讲一下？

在 NO_HZ_FULL 模式下，系统尽量停掉周期性调度 tick，但仍必须保留少量关键定时器，以保障内核基本功能的正常运行。你提到的 hrtimer、RCU、watchdog 是典型的三种不能省略的定时器，下面分别讲清楚它们的作用和运行机制：

① hrtimer（高精度定时器）

🔹 作用

  • 用于替代旧的 timer_list，提供纳秒级定时精度。
  • 支撑周期性任务（如 sched_tick）、单次定时器、延迟唤醒等功能。
  • 是 tickless 模式中最核心的定时器框架，用于调度精度更高的事件。

🔹 特点

  • 每个 CPU 有独立的 hrtimer_cpu_base。
  • 使用红黑树管理定时器，按时间排序，优先触发最近的定时器。
  • 硬件层通过 clockevent 设置唤醒时间。

🔹 举例

  • 睡眠中的进程设置了 nanosleep() 或 clock_nanosleep()。
  • 用户态运行时需要周期性唤醒，如 perf sampling、周期 timerfd。
  • 替代 sched_tick，精确控制重新调度时间点。

② RCU（Read-Copy Update）定时器

🔹 作用

  • 确保并发读写情况下内核数据结构的一致性。
  • 在写操作时，RCU 需要等待所有 CPU 经过一个 “RCU grace period”，即所有旧版本读操作完成之后，才能释放旧数据。

🔹 tickless 下的难点

  • 如果一个 CPU 一直在用户态、无中断、无调度，RCU 就无法确认它是否已经完成了读操作。
  • 所以，即使在 NO_HZ_FULL 模式下，RCU 也必须设置周期性定时器，适时检查 CPU 是否“Quiescent”（安静态）。

🔹 技术手段

  • 使用 RCU callback timer 和 rcu_sched_clock_irq() 来主动触发检查。
  • 或者在 kernel exit to user 模式下调用 rcu_user_exit() 让 RCU 知道可以推进 grace period。

③ watchdog（看门狗定时器）

🔹 作用

  • 检测 CPU 是否卡死或长时间无响应。
  • 常用于软锁死（soft lockup）、硬锁死（hard lockup）等 bug 的自动触发检测。

🔹 特点

  • 定时器周期性触发 watchdog 检查函数（如 watchdog_timer_fn()）。
  • 检查当前 CPU 的调度器心跳、软中断等活动迹象。
  • 如果发现某个 CPU 长时间没有响应（如 N 秒无调度），就触发 BUG/WARNING。

🔹 在 NO_HZ_FULL 模式中

  • 某些 watchdog 功能会主动在用户态暂停；
  • 但 CPU 一旦进入内核态或中断上下文，watchdog 会继续运作；
  • 可以通过 watchdog_thresh 配置超时时间。

✅ 总结表

定时器 用途 是否每 CPU 保留 是否依赖 hrtimer 与 tickless 的关系
hrtimer 纳秒级通用定时器，支撑所有延时/周期事件 是 本身就是 Tickless 的核心，替代 tick
RCU 管理内核并发数据一致性，推进 grace period 是 是 为推进 RCU 状态，tickless 中必须保留
watchdog 防止软/硬死锁，保障内核可靠性 是 是 Tickless 中 watchdog 会适度放宽但保留监控能力

tickless下的rcu会注册自己的htimer定时器，这时候怎么不起作用了？

很好的问题！既然 tickless 模式下 RCU 会注册自己的 hrtimer 定时器，理论上它应该可以独立驱动 RCU 任务的触发，为什么会出现 RCU stall 和 rcu_sched 被饿死的情况呢？

核心点：RCU 的 hrtimer 为什么不起作用？

1. hrtimer 依赖底层时钟事件驱动，但 tickless 模式下有可能 ClockEvent 设备进入停顿状态

  • 在 tickless idle 模式，内核会尝试关闭周期性 tick，底层 ClockEvent 硬件可能也进入“停止”或“单次触发”模式。
  • 如果硬件定时器（ClockEvent device）没有正常设置下一次超时（例如，时钟事件停止或设置失败），hrtimer 的超时回调就不会被硬件触发，软中断不会被激活，导致 RCU 定时任务无法被执行。

2. hrtimer 的触发依赖于 CPU 不是处于深度睡眠且硬件定时器正常工作

  • CPU 如果处于较深的 idle 状态（如 C3、C6 等），硬件定时器可能被屏蔽或者不精准，导致 hrtimer 触发延迟或丢失。
  • 因为 tickless idle 让 CPU 尽可能省电，部分深度睡眠模式对定时器有影响。

3. 内核中 RCU hrtimer 定时器管理可能被长时间延迟

  • RCU 的 hrtimer 触发后会产生软中断，驱动 RCU 任务执行。
  • 软中断处理依赖内核的调度机制，如果软中断处理被长时间阻塞（如高中断上下文、锁竞争），任务依然得不到执行。

4. 竞争与优先级

  • 其他更高优先级的硬件中断或软中断抢占，导致 RCU hrtimer 软中断延迟。
  • RCU hrtimer 超时后生成软中断，但软中断调度优先级不够高，长时间积压。

系统中的可能具体表现

  • CPU 进入 tickless idle，硬件 ClockEvent 停止周期性 tick 以省电。
  • RCU 注册的 hrtimer 依赖该 ClockEvent 来设置超时触发，但 ClockEvent 被停用或触发延迟。
  • 因此，尽管 RCU 定时器存在，底层硬件或软中断机制没有及时触发对应回调。
  • 导致 RCU 任务未被调度，最终被判定为 rcu_sched stall 和 hard lockup。

结论

RCU 的 hrtimer 起作用的前提是底层时钟事件和软中断机制正常工作。tickless idle 模式下，如果 ClockEvent 设备停止或软中断处理被阻塞，hrtimer 就“看起来”不起作用了。

More

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
1450 /*
1451  * This code is invoked when a CPU goes idle, at which point we want
1452  * to have the CPU do everything required for RCU so that it can enter
1453  * the energy-efficient dyntick-idle mode.  This is handled by a
1454  * state machine implemented by rcu_prepare_for_idle() below.
1455  *
1456  * The following three proprocessor symbols control this state machine:
1457  *
1458  * RCU_IDLE_GP_DELAY gives the number of jiffies that a CPU is permitted
1459  *  to sleep in dyntick-idle mode with RCU callbacks pending.  This
1460  *  is sized to be roughly one RCU grace period.  Those energy-efficiency
1461  *  benchmarkers who might otherwise be tempted to set this to a large
1462  *  number, be warned: Setting RCU_IDLE_GP_DELAY too high can hang your
1463  *  system.  And if you are -that- concerned about energy efficiency,
1464  *  just power the system down and be done with it!
1465  * RCU_IDLE_LAZY_GP_DELAY gives the number of jiffies that a CPU is
1466  *  permitted to sleep in dyntick-idle mode with only lazy RCU
1467  *  callbacks pending.  Setting this too high can OOM your system.
1468  *
1469  * The values below work well in practice.  If future workloads require
1470  * adjustment, they can be converted into kernel config parameters, though
1471  * making the state machine smarter might be a better option.
1472  */
1473 #define RCU_IDLE_GP_DELAY 4     /* Roughly one grace period. */
1474 #define RCU_IDLE_LAZY_GP_DELAY (6 * HZ) /* Roughly six seconds. */
1475
1476 static int rcu_idle_gp_delay = RCU_IDLE_GP_DELAY;
1477 module_param(rcu_idle_gp_delay, int, 0644);
1478 static int rcu_idle_lazy_gp_delay = RCU_IDLE_LAZY_GP_DELAY;
1479 module_param(rcu_idle_lazy_gp_delay, int, 0644);

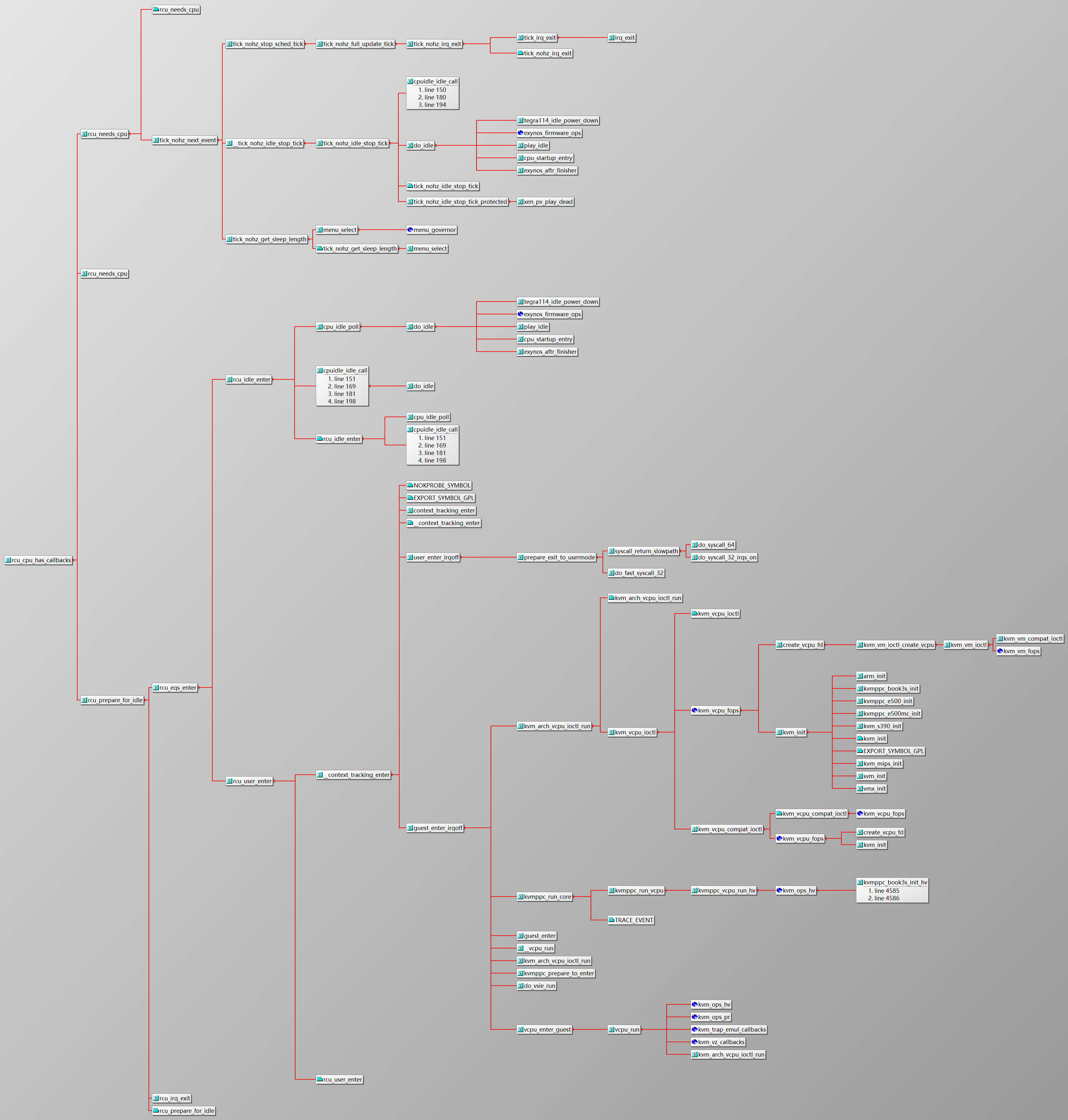

rcu_needs_cpu
